Productdetails:
|
|
Plaats van herkomst: | Shaanxi, China |
---|---|
Merknaam: | CHAOYUE |
Modelnummer: | Z6 |
Betalen & Verzenden Algemene voorwaarden:
|
|
Min. bestelaantal: | 10 PCs |
Prijs: | USD 5.00 - 15.00 / pc |
Verpakking Details: | De kartondoos of het houten geval hangen van de grootte van producten af |
Levertijd: | 1 - 3 weken |
Betalingscondities: | T/T |
Levering vermogen: | 5000 PCs per maand |
Gedetailleerde informatie |
|||
Binnendiameter: | 14 - 50 mm | Buitendiameter: | 55 - 80 mm |
---|---|---|---|
Dikte: | 30 - 33 mm | Torsie: | 127 -1830 N.m |
bout: | M8 | Gewicht: | 0.48 - 0,73 kg |
Markeren: | 65mm Buiten het Sluitenassemblage van diameterkeyless,690N.M Keyless Locking Assembly,690N.M de klem van de askraag |
Productomschrijving

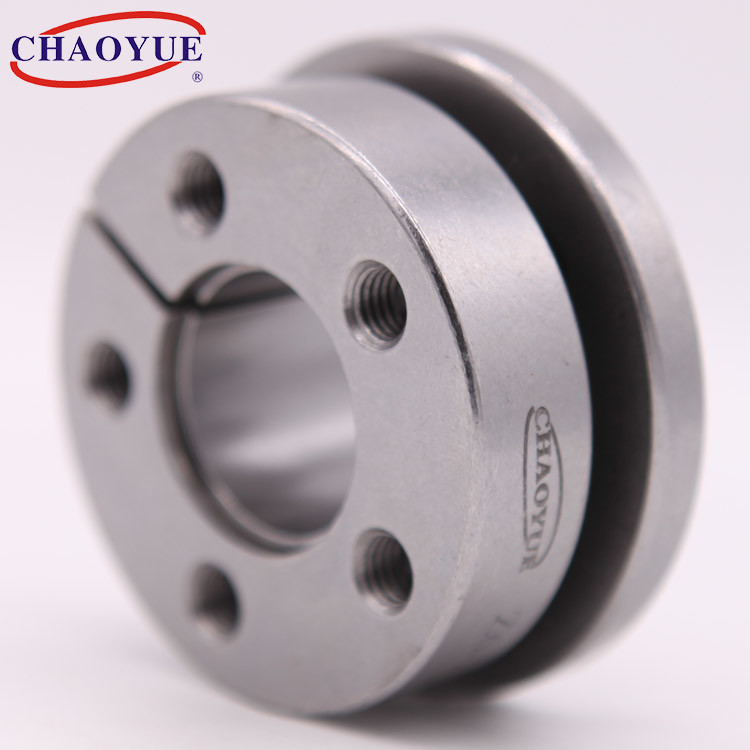

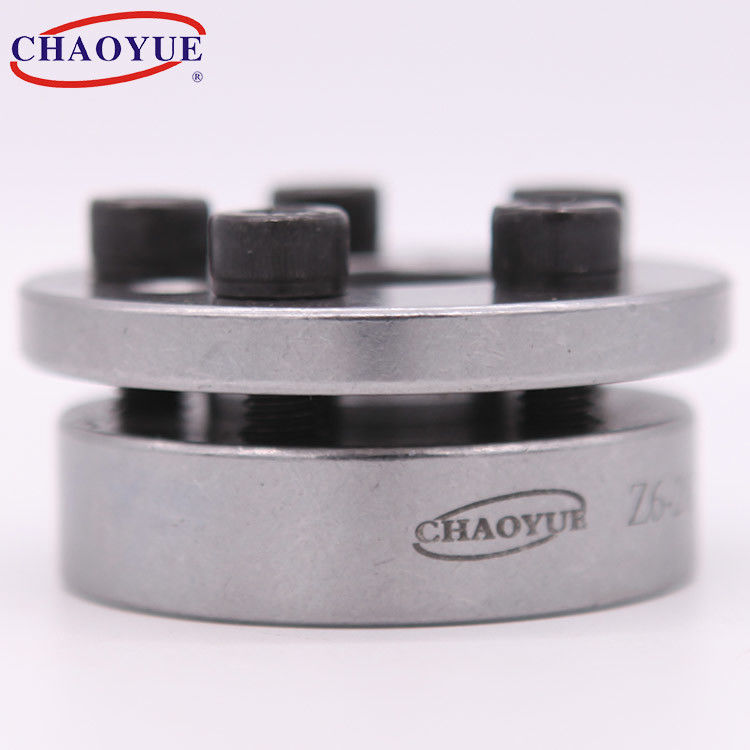

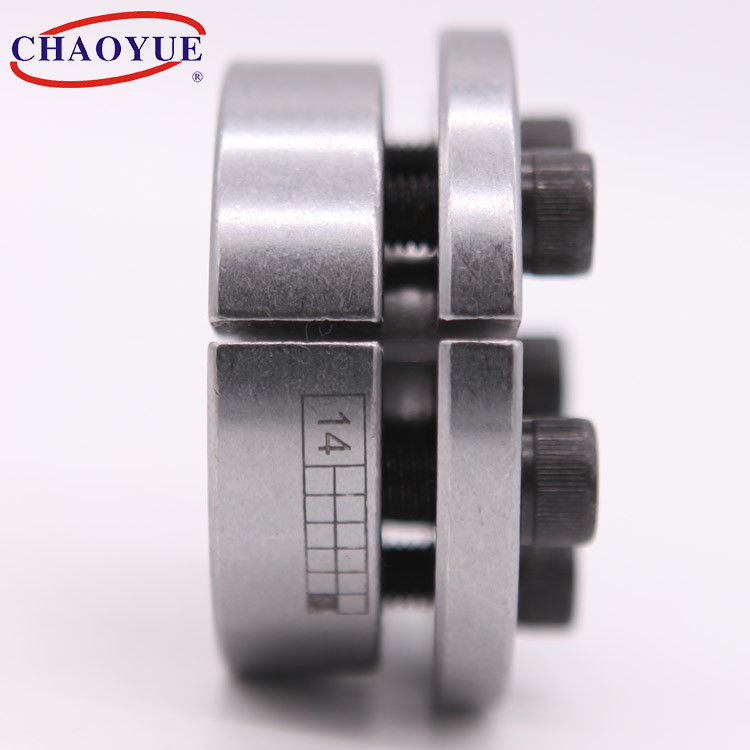

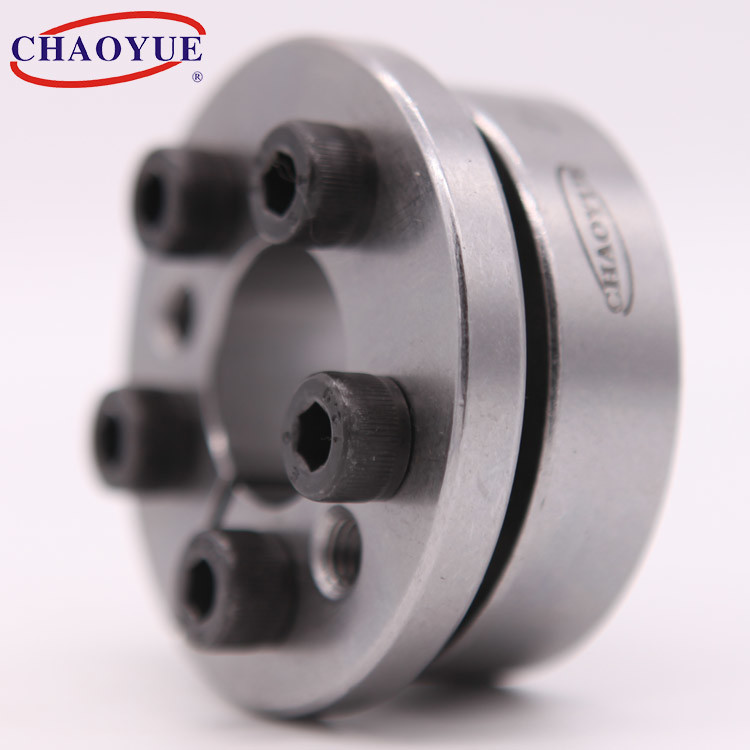

Z6 het Lichte van de het Slotklant van de Ladingsmacht Apparaat van het het Ontwerpsluiten
Opzettend Voorbeeld
Fundamentele Afmeting [mm] | Bout | Geschatte Lading | Druk op Schacht [N/mm2] |
Druk op Hub [N/mm2] |
De torsie van haalt Bout aan [N.m] |
Gewicht [kg] |
||||||||
D | D | D1 | L | L1 | L2 | L3 | D1 | n | Askracht [kN] |
Toruqe [N.m] |
||||
14 | 55 | 62 | 38 | 30 | 22 | 17 | M8 | 3 | 18 | 127 | 208 | 52.5 | 25 | 0,48 |
16 | 55 | 62 | 38 | 30 | 22 | 17 | M8 | 3 | 18 | 142 | 181 | 52.5 | 25 | 0,47 |
18 | 55 | 62 | 38 | 30 | 22 | 17 | M8 | 3 | 18 | 157 | 161 | 52.5 | 25 | 0,46 |
19 | 55 | 62 | 38 | 30 | 22 | 17 | M8 | 3 | 18 | 165 | 152 | 52.5 | 25 | 0,46 |
20 | 55 | 62 | 38 | 30 | 22 | 17 | M8 | 3 | 18 | 172 | 145 | 52.5 | 25 | 0,45 |
22 | 55 | 62 | 38 | 30 | 22 | 17 | M8 | 3 | 25.5 | 285 | 186 | 75 | 35 | 0,44 |
24 | 55 | 62 | 38 | 30 | 22 | 17 | M8 | 3 | 25.5 | 307 | 170 | 75 | 35 | 0,42 |
25 | 55 | 62 | 38 | 30 | 22 | 17 | M8 | 3 | 25.5 | 315 | 163 | 75 | 35 | 0,41 |
28 | 55 | 62 | 38 | 30 | 22 | 17 | M8 | 3 | 31.5 | 435 | 175 | 89 | 41 | 0,39 |
30 | 55 | 62 | 38 | 30 | 22 | 17 | M8 | 3 | 31.5 | 472 | 163 | 89 | 41 | 0,37 |
24 | 65 | 72 | 38 | 30 | 22 | 17 | M8 | 5 | 37.4 | 440 | 244 | 90 | 30 | 0,62 |
25 | 65 | 72 | 38 | 30 | 22 | 17 | M8 | 5 | 37.4 | 460 | 234 | 90 | 30 | 0,61 |
28 | 65 | 72 | 38 | 30 | 22 | 17 | M8 | 5 | 43.6 | 600 | 243 | 105 | 35 | 0,58 |
30 | 65 | 72 | 38 | 30 | 22 | 17 | M8 | 5 | 43.6 | 640 | 227 | 105 | 35 | 0,56 |
32 | 65 | 72 | 38 | 30 | 22 | 17 | M8 | 5 | 43.6 | 690 | 213 | 105 | 35 | 0,55 |
35 | 65 | 72 | 38 | 30 | 22 | 17 | M8 | 5 | 52.5 | 910 | 234 | 126 | 41 | 0,51 |
38 | 65 | 72 | 38 | 30 | 22 | 17 | M8 | 5 | 52.5 | 990 | 216 | 126 | 41 | 0,48 |
40 | 65 | 72 | 38 | 30 | 22 | 17 | M8 | 5 | 52.5 | 1050 | 205 | 125 | 41 | 0,46 |
30 | 80 | 87 | 41 | 33 | 25 | 20 | M8 | 7 | 52.4 | 780 | 232 | 87 | 30 | 1.01 |
32 | 80 | 87 | 41 | 33 | 25 | 20 | M8 | 7 | 52.4 | 830 | 217.5 | 87 | 30 | 0,99 |
35 | 80 | 87 | 41 | 33 | 25 | 20 | M8 | 7 | 61 | 1060 | 232 | 102 | 35 | 0,96 |
38 | 80 | 87 | 41 | 33 | 25 | 20 | M8 | 7 | 61 | 1150 | 214 | 102 | 35 | 0,92 |
40 | 80 | 87 | 41 | 33 | 25 | 20 | M8 | 7 | 61 | 1220 | 203 | 102 | 35 | 0,89 |
42 | 80 | 87 | 41 | 33 | 25 | 20 | M8 | 7 | 73.5 | 1540 | 233 | 122 | 41 | 0,86 |
45 | 80 | 87 | 41 | 33 | 25 | 20 | M8 | 7 | 73.5 | 1650 | 217 | 122 | 41 | 0,82 |
48 | 80 | 87 | 41 | 33 | 25 | 20 | M8 | 7 | 73.5 | 1760 | 203 | 122 | 41 | 0,76 |
50 | 80 | 87 | 41 | 33 | 25 | 20 | M8 | 7 | 73.5 | 1830 | 195 | 122 | 41 | 0,73 |
