Thuis ProductenDe Assemblage van het Keylesssluiten1265N.M met veerwerking Torque 72mm OD de Koker van de Uitbreidingsverbinding

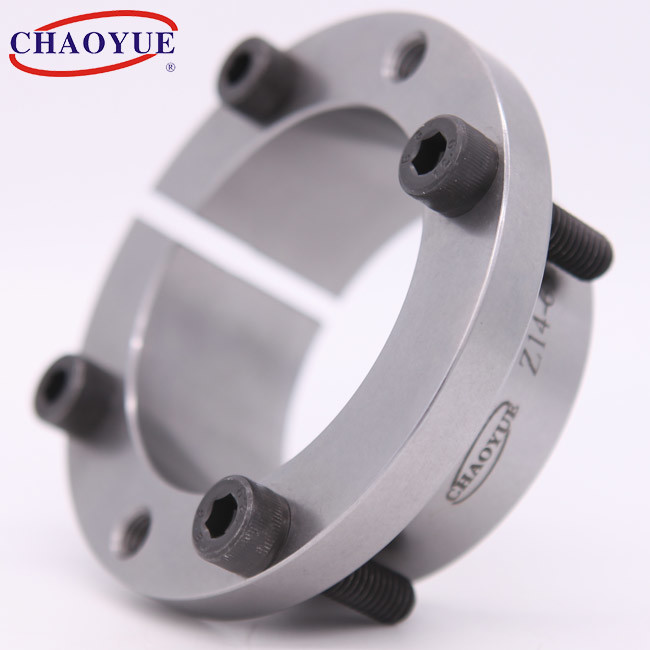

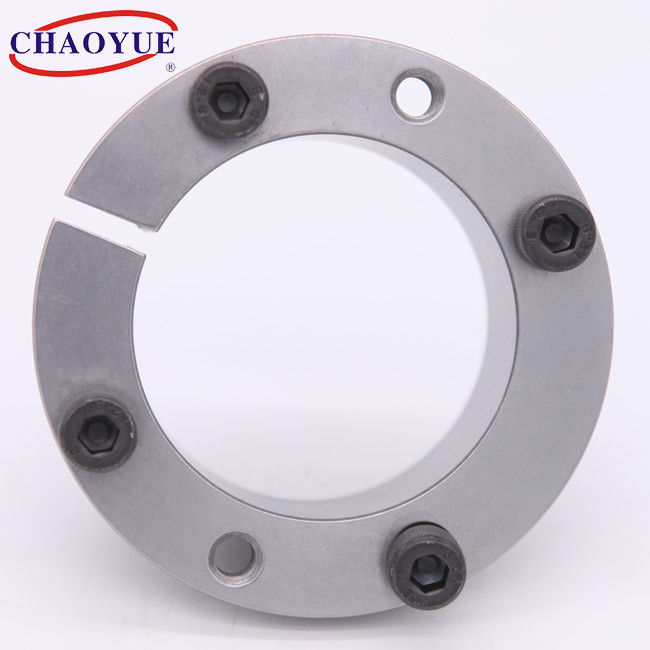

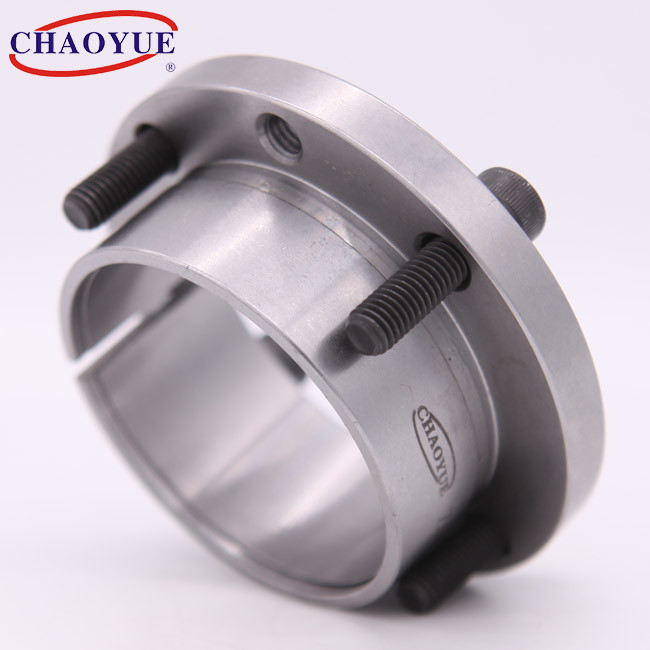

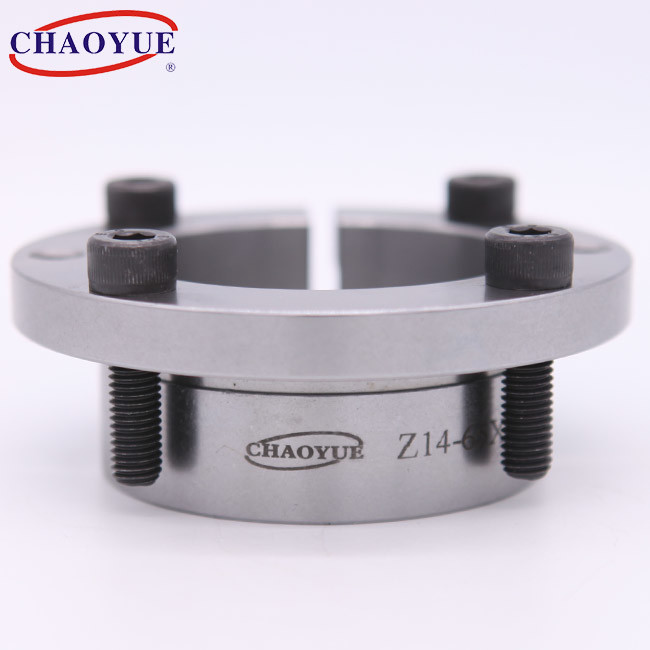

Spring Loaded 1265N.M Torque 72mm OD Expansion Joint Sleeve
Spring Loaded 1265N.M Torque 72mm OD Expansion Joint Sleeve Spring Loaded 1265N.M Torque 72mm OD Expansion Joint Sleeve Spring Loaded 1265N.M Torque 72mm OD Expansion Joint Sleeve Spring Loaded 1265N.M Torque 72mm OD Expansion Joint Sleeve

1265N.M met veerwerking Torque 72mm OD de Koker van de Uitbreidingsverbinding

Productdetails:
Plaats van herkomst: Shaanxi, China
Merknaam: CHAOYUE
Modelnummer: Z14
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 30 PCs
Prijs: USD 3.00 - 20.00 / pc
Verpakking Details: De kartondoos of het houten geval hangen van de grootte van producten af
Levertijd: 1 - 3 weken
Betalingscondities: T/T
Levering vermogen: 5000 PCs per maand
Contact nu

Gedetailleerde informatie
Binnendiameter: 14 - 65 mm Buitendiameter: 25 - 72 mm
Dikte: 26 - 35 mm Torsie: 64 - 1265 N.m
bout: M4 - M8 Gewicht: 0.091 - 0,46
Markeren:

72mm OD de koker van de uitbreidingsverbinding

,

1265N.m de verbindingskoker van de Torsieuitbreiding

,

72mm OD de verbinding van de schachthub

Productomschrijving

Z14 het Sluitenring Met veerwerking van Keyless van het Klemmechanisme



1265N.M met veerwerking Torque 72mm OD de Koker van de Uitbreidingsverbinding 0





Opzettend Voorbeeld



1265N.M met veerwerking Torque 72mm OD de Koker van de Uitbreidingsverbinding 1





Fundamentele Afmeting [mm] Bout Geschatte Lading Druk op Schacht
[N/mm2]		 Druk op Hub
[N/mm2]		 De torsie van haalt Bout aan
[N.m]		 Gewicht
[kg]
D D D1 D2 L L1 L2 L3 D1 n Torsie
[N·m]		 Askracht
[kN]
14 25 42 33 30 26 20 16 M4 4 64 9.2 109 61 2.9 0,091
16 25 42 33 30 26 20 16 M4 4 74 9.2 95 61 2.9 0,082
18 25 42 33 30 26 20 16 M4 4 82 9.2 85 61 2.9 0,072
19 25 42 33 30 26 20 16 M4 4 87 9.2 80 61 2.9 0,068
20 30 50 39 31 26 20 16 M5 4 150 15 124 82 6 0,113
22 30 50 39 31 26 20 16 M5 4 165 15 113 82 6 0,11
24 30 50 39 31 26 20 16 M5 4 180 15 104 82 6 0,088
25 36 55 45 31 26 20 16 M5 4 187 15 100 69 6 0,144
28 36 55 45 31 26 20 16 M5 4 210 15 89 69 6 0,121
30 36 55 45 31 26 20 16 M5 4 225 15 83 69 6 0,105
32 42 62 51 33 28 20 16 M5 4 240 15 77 59 6 0,2
35 42 62 51 33 28 20 16 M5 4 260 15 71 59 6 0,173
36 42 62 51 33 28 20 16 M5 4 270 15 69 59 6 0,162
38 44 66 54 34 28 20 16 M6 4 400 21.2 93 80 10 0,182
40 48 70 58 34 28 20 16 M6 4 425 21.2 88 73 10 0,223
42 48 70 58 34 28 20 16 M6 4 446 21.2 83 73 10 0,191
45 55 82 67 43 35 25 20 M8 4 875 38.9 115 94 25 0,4
48 55 82 67 43 35 25 20 M8 4 935 38.9 107 94 25 0,35
50 62 89 74 43 35 25 20 M8 4 974 38.9 103 83 25 0,5
55 62 89 74 43 35 25 20 M8 4 1070 38.9 94 83 25 0,41
60 72 99 84 43 35 25 20 M8 4 1165 38.9 86 71 25 0,58
65 72 99 84 43 35 25 20 M8 4 1265 38.9 79 71 25 0,46
