Keyless 36mm ID 38kN Axial Force Sleeve Expansion Joint Steel

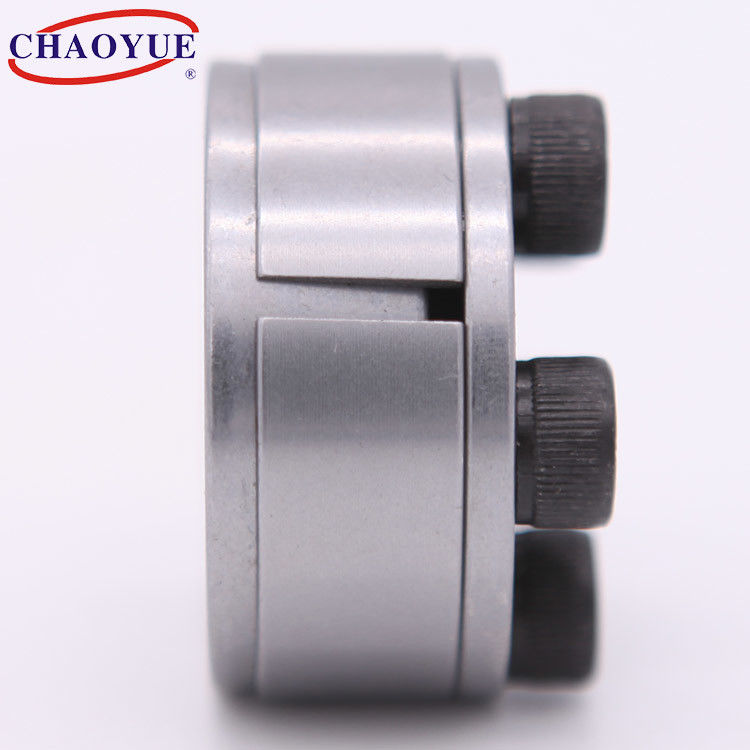

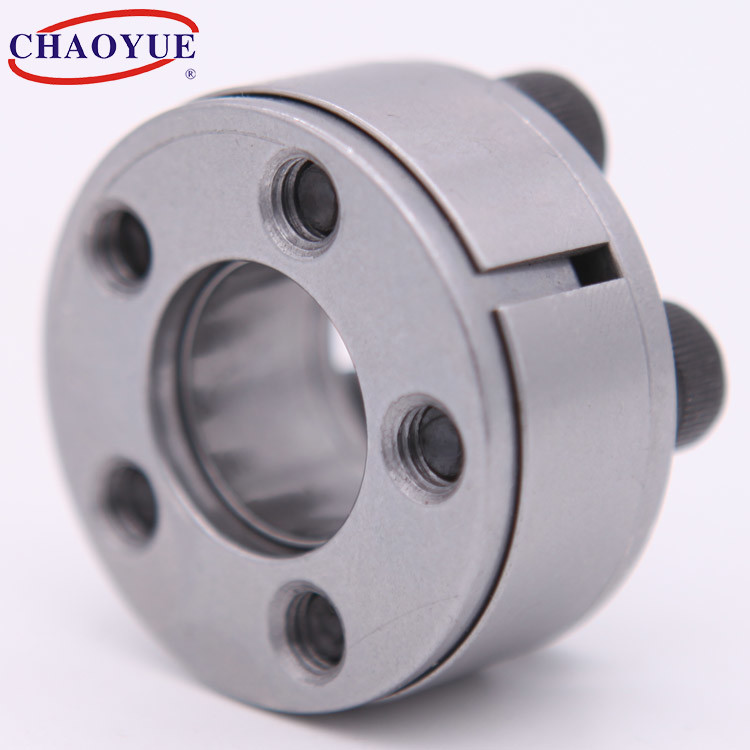

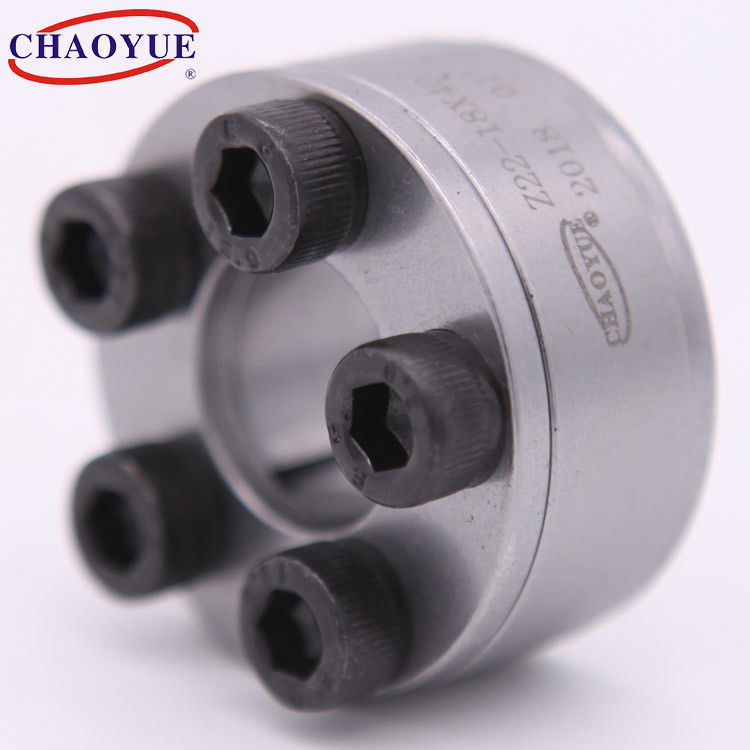

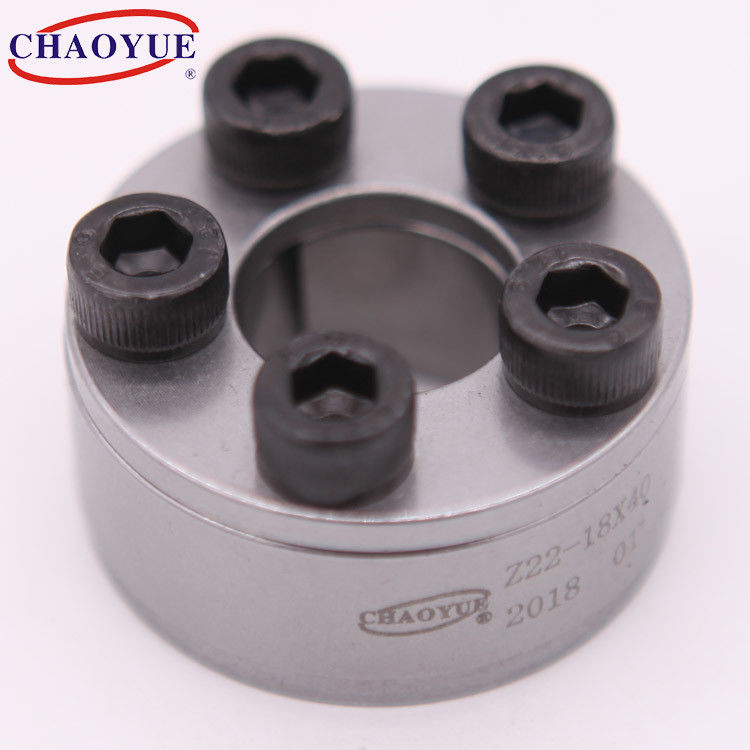

Keyless 36mm ID 38kN Axial Force Sleeve Expansion Joint Steel Keyless 36mm ID 38kN Axial Force Sleeve Expansion Joint Steel Keyless 36mm ID 38kN Axial Force Sleeve Expansion Joint Steel Keyless 36mm ID 38kN Axial Force Sleeve Expansion Joint Steel

Keyless 36mm van de de Krachtkoker van identiteitskaart 38kN het Asstaal van de de Uitbreidingsverbinding

Productdetails:
Plaats van herkomst: Shaanxi, China
Merknaam: CHAOYUE
Modelnummer: Z22
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 10 PCs
Prijs: USD 8.00 - 40.00 / pc
Verpakking Details: De kartondoos of het houten geval hangen van de grootte van producten af
Levertijd: 1 - 3 weken
Betalingscondities: T/T
Levering vermogen: 1000 PCs per maand
Contact nu

Gedetailleerde informatie
Binnendiameter: 18 - 90 mm Buitendiameter: 40 - 125 mm
Dikte: 18 - 35 mm Torsie: 0.2 - 6.9 kN.m
bout: M6 - M10 Gewicht: 0.16 - 1,25 kg
Markeren:

36mm de verbinding van de de kokeruitbreiding van identiteitskaart

,

38kN as de uitbreidingsverbinding van de Krachtkoker

,

38kN de askracht paste klemkraag in

Productomschrijving

Het de Schachtwiel van Z22keyless verbindt Sluitenassemblage



Keyless 36mm van de de Krachtkoker van identiteitskaart 38kN het Asstaal van de de Uitbreidingsverbinding 0





Opzettend Voorbeeld



Keyless 36mm van de de Krachtkoker van identiteitskaart 38kN het Asstaal van de de Uitbreidingsverbinding 1





Fundamentele Afmeting [mm] Bout Geschatte Lading Druk op Schacht
[N/mm2]		 De torsie van haalt Bout aan
[N.m]		 Gewicht
[kg]
D D L L1 L2 D1 n Askracht
[kN]		 Torsie
[kN·m]
18 40 24 18 15 M6 5 22 0,2 260 14 0,16
19 41 24 18 15 M6 5 22 0,21 255 14 0,18
20 42 24 18 15 M6 6 26 0,26 280 14 0,19
22 44 24 18 15 M6 6 26 0,29 260 14 0,19
24 46 24 18 15 M6 6 26 0,31 230 14 0,2
25 47 24 18 15 M6 6 26 0,33 270 14 0,2
28 50 24 18 15 M6 8 35 0,49 250 14 0,24
30 52 24 18 15 M6 8 35 0,52 230 14 0,24
32 54 24 18 15 M6 8 35 0,56 200 14 0,25
35 57 28 22 18 M6 9 38 0,68 190 14 0,26
36 59 28 22 18 M6 9 38 0,7 200 14 0,26
38 60 28 22 18 M6 10 43 0,83 190 14 0,27
40 62 28 22 18 M6 10 43 0,87 225 14 0,27
42 70 36 28 24 M8 8 64 1.36 210 35 0,38
45 73 36 28 24 M8 8 64 1.45 195 35 0,45
48 76 36 28 24 M8 8 64 1.55 190 35 0,46
50 78 36 28 24 M8 8 64 1.61 195 35 0,48
55 83 36 28 24 M8 9 72 2 190 35 0,49
56 84 36 28 24 M8 9 72 2.03 195 35 0,5
60 88 36 28 24 M8 10 80 2.42 190 35 0,55
63 91 36 28 24 M8 10 80 2.54 190 35 0,56
65 93 36 28 24 M8 10 80 2.62 180 35 0,58
70 105 45 35 31 M10 9 114 4 200 70 1.01
75 110 45 35 31 M10 10 128 4.8 205 70 1.06
80 115 45 35 31 M10 10 128 5.1 190 70 1.12
85 120 45 35 31 M10 10 128 5.45 180 70 1.19
90 125 45 35 31 M10 10 153 6.9 205 70 1.25



label:

65mm Buiten het Sluitenassemblage van diameterkeyless

28mm OD de klem van de schachtkraag

690N.M Keyless Locking Assembly
