Productdetails:
|
|
| Plaats van herkomst: | Shaanxi, China |
|---|---|
| Merknaam: | CHAOYUE |
| Modelnummer: | DLD7 |
|
Betalen & Verzenden Algemene voorwaarden:
|
|
| Min. bestelaantal: | 1 |
| Prijs: | USD 25.00 - 220.00 / pc |
| Verpakking Details: | De kartondoos of het houten geval hangen van de grootte van producten af |
| Levertijd: | 1 - 3 weken |
| Betalingscondities: | T/T |
| Levering vermogen: | 500 PCs per Maand |
|
Gedetailleerde informatie |
|||
| Droeg Grootte: | 12 - 60 mm | Buitendiameter: | 68 - 266,5 mm |
|---|---|---|---|
| Dikte: | 44.3 - 93,5 mm | Gewicht: | 0.79 - 21,2 kg |
| Voltage: | Gelijkstroom - 24V | Macht: | 15 - 85 W |
| Markeren: | 160N.m elektromagnetische koppelingen en remmen,50mm droegen grootte elektromagnetische koppelingen en remmen,160N.m elektrische koppelingsrem |
||

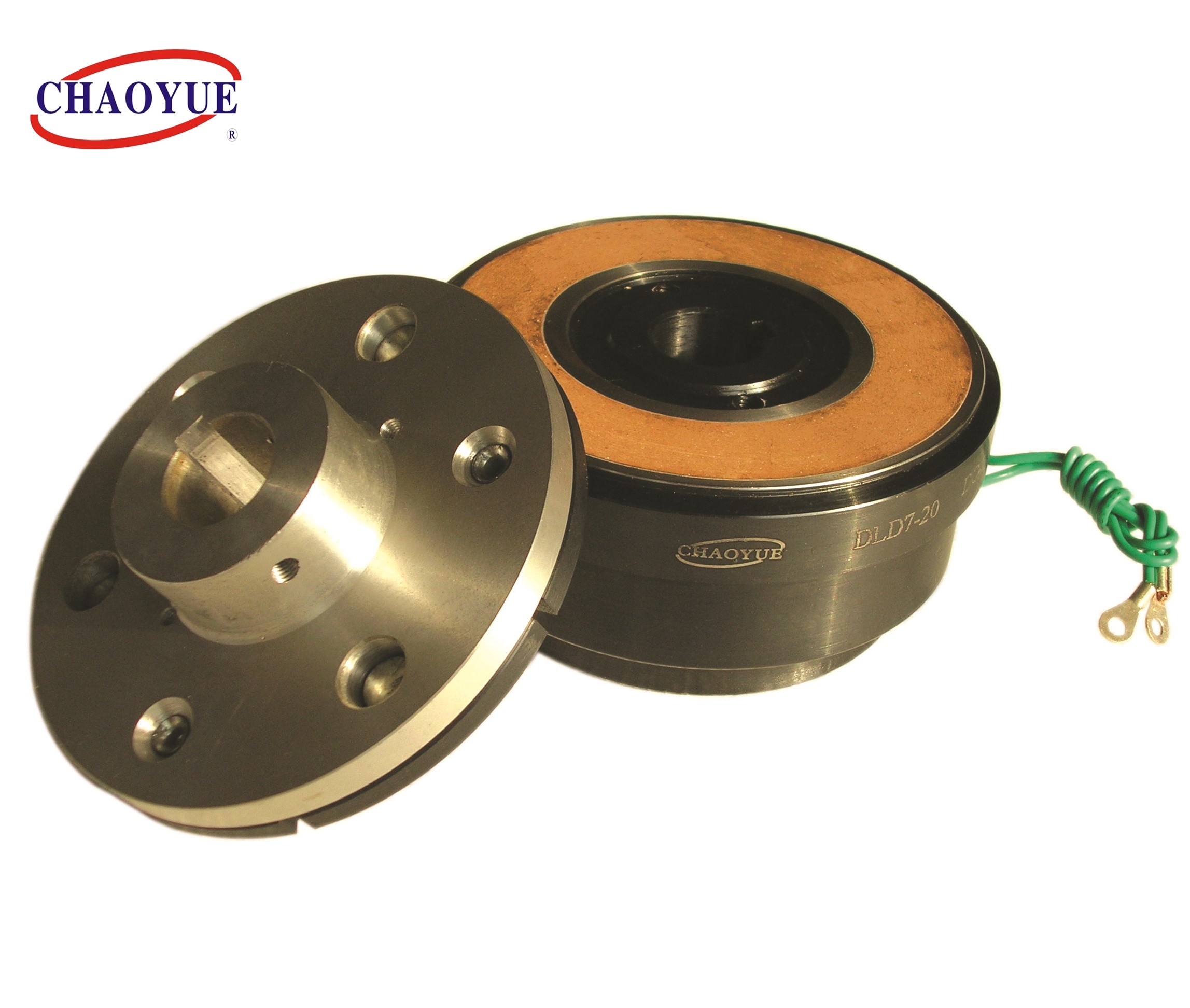

Productomschrijving
De koppelingen assemblied door magnetisch juk met aslager en basisanker. Realiseer de functie van zich het verbinden en het losmaken, snelheid het aanpassen, het indexeren, hoog frequentie het draaiend, uiterst kleine bewegen, beginnend en overbelast het pretecting enz.
Opzettend voorbeeld
| Model | DLD7 - 5 | DLD7 - 10 | DLD7 - 20 | DLD7 - 40 | DLD7 - 80 | DLD7 - 160 | DLD7 - 320 | ||||||||
| Wrijvingtorsie [N.m] | Dynamisch | 5 | 10 | 20 | 40 | 80 | 160 | 320 | |||||||
| Statisch | 5.5 | 11 | 22 | 45 | 90 | 175 | 350 | ||||||||
| Opwindingsvoltage [V] | Gelijkstroom - 24V | ||||||||||||||
| Macht (20°C) [w] | 15 | 20 | 28 | 35 | 50 | 68 | 85 | ||||||||
| Max Rotating Speed [t/min] | 8000 | 6000 | 5000 | 4000 | 3000 | 3000 | 2000 | ||||||||
| Gewicht [kg] | 0,79 | 1.2 | 2.24 | 3.86 | 7 | 13.3 | 21.2 | ||||||||
|
Radiale Grootte [mm] |
D1 | 63 | 80 | 100 | 125 | 160 | 200 | 250 | |||||||
| D2 | 46 | 60 | 76 | 95 | 120 | 158 | 210 | ||||||||
| D3 | 34.5 | 41.7 | 51.5 | 61.5 | 79.5 | 99.5 | 124.5 | ||||||||
| B | 68 | 85.5 | 107 | 134.3 | 170 | 214 | 266.5 | ||||||||
| C | 57 | 68 | 85 | 100 | 127 | 152.4 | 152.4 | ||||||||
| G1 | 38 | 47 | 56 | 64.5 | 86.5 | 100 | 127 | ||||||||
| G2 | 46.5 | 55 | 64 | 72.5 | 101.5 | 115 | 142 | ||||||||
| V1 | 3 - 4.1 | 3 - 4.2 | 3 - 5.2 | 3 - 6.2 | 3 - 8.2 | 3 - 10.2 | 3 - 12.2 | ||||||||
| V2 | 3 - 6.3 | 3 - 9.5 | 3 - 11.5 | 3 - 13.5 | 3 - 17.5 | 3 - 21.5 | 3 - 26.5 | ||||||||
| V3 | 3 - 6.25 | 3 - 8.3 | 3 - 10.3 | 3 - 12.35 | 3 - 16.35 | 3 - 20.42 | 3 - 25 | ||||||||
| Y1 | 4.1 | 8.1 | |||||||||||||
| Y2 | 14 | 18 | 22 | 26 | |||||||||||
|
Asgrootte [mm] |
H | 26.1 | 28.1 | 32.5 | 36.3 | 41.6 | 47.7 | 55.2 | |||||||
| L1 | 44.3 | 44.7 | 55 | 61.5 | 70.7 | 85 | 93.5 | ||||||||
| L2 | 39.8 | 43.2 | 49 | 54.5 | 61.5 | 73.5 | 81 | ||||||||
| P | 7.7 | 8.2 | 9.2 | 9.8 | 15.2 | 16.5 | 19.5 | ||||||||
| R | 3 | 4 | |||||||||||||
| X | 2.5 | 2.85 | 3.3 | 3.5 | 4.9 | 5.5 | |||||||||
| δ | 0,2 ± 0,05 | 0,3 (+0,05/-0,1) | 0,5 (0/-0,2) | ||||||||||||
|
Droeg Grootte [mm] |
D | 12 | 15 | 20 | 25 | 30 | 40 | 50 | 60 | ||||||
| B | 4 | 5 | 6 | 8 | 12 | 14 | 18 | ||||||||
| t | 13.8 | 17.3 | 22.8 | 28.3 | 33.3 | 43.3 | 53.8 | 64.4 | |||||||
