Thuis ProductenElektromagnetische KoppelingsremEnige Schijf 11N.M de Elektromagnetische Koppeling van 20W 6000rpm met Tandoppervlakte

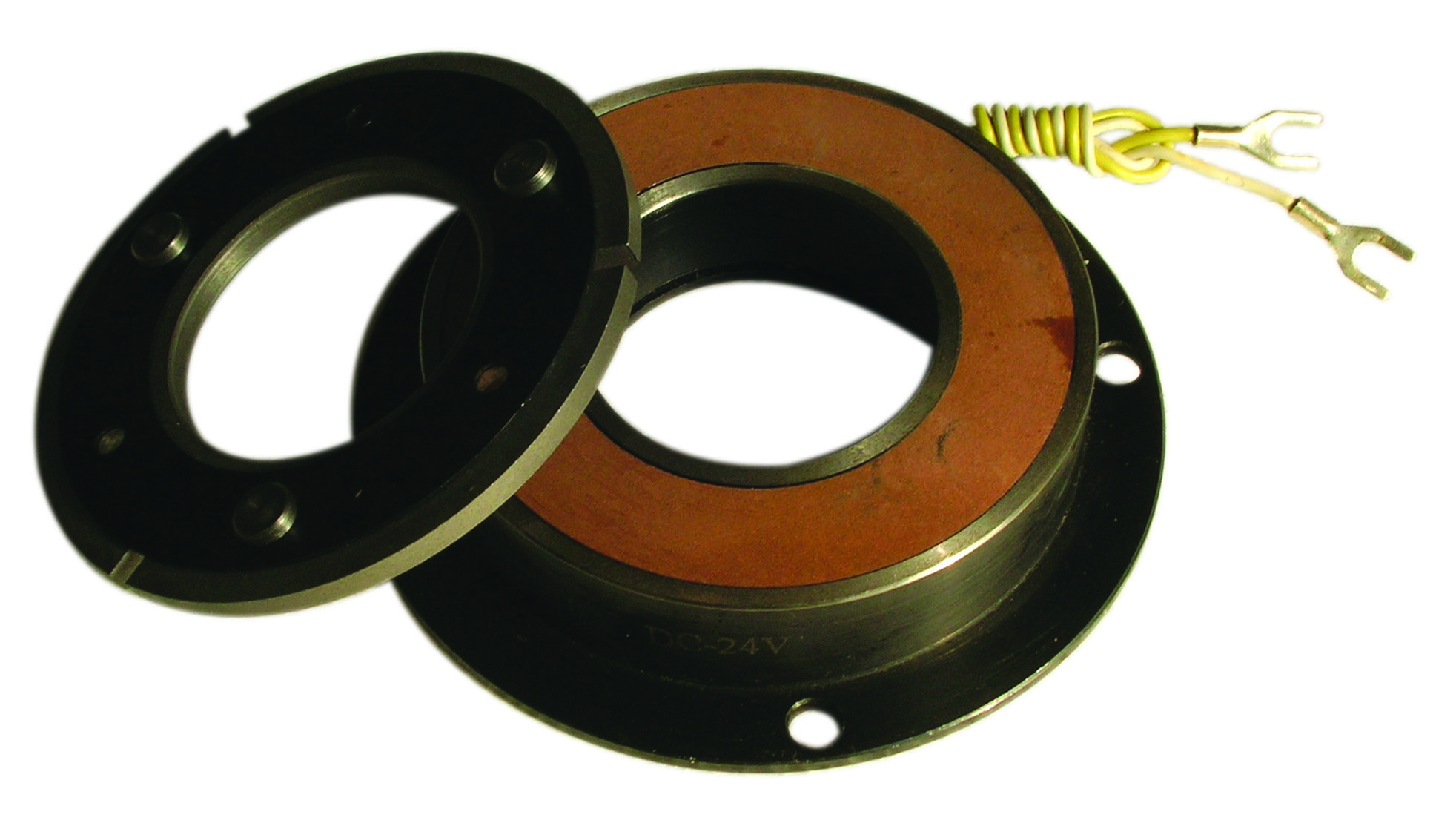

Single Disc 11N.M 20W 6000rpm Electromagnetic Clutch With Tooth Surface
Single Disc 11N.M 20W 6000rpm Electromagnetic Clutch With Tooth Surface

Enige Schijf 11N.M de Elektromagnetische Koppeling van 20W 6000rpm met Tandoppervlakte

Productdetails:
Plaats van herkomst: Shaanxi, China
Merknaam: CHAOYUE
Modelnummer: DLD7
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1
Prijs: USD 25.00 - 220.00 / pc
Verpakking Details: De kartondoos of het houten geval hangen van de grootte van producten af
Levertijd: 1 - 3 weken
Betalingscondities: T/T
Levering vermogen: 500 PCs per Maand
Contact nu

Gedetailleerde informatie
Productnaam: DLD7 enige Schijfelectormagnetic KOPPELING 0,79 - 21,2 Kg Droeg Grootte: 12 - 60 mm
Buitendiameter: 68 - 266,5 mm Dikte: 44.3 - 93,5 mm
Voltage: Gelijkstroom - 24V Macht: 15 - 85 W
Markeren:

11N.m elektromagnetische koppeling 24v

,

20W elektromagnetische koppeling 24v

,

6000rpm elektrische koppelingsrem

Productomschrijving

DLD7 enige Schijfelectormagnetic KOPPELING 0,79 - 21,2 Kg



De torsie wordt overgebracht door de overeenkomst van de tandoppervlakte, is representatieve producten van een de elektromagnetische koppelingskaak.
Sinds de elektromagnetische koppeling die een hond (een kleine grootte, de hoge die torsie van de nauwkeurigheidstransmissie) hebben kenmerken, aan het unieke ontwerp van het bedrijf, toegevoegde prestatiesoptimalisering worden gekoppeld. vooral

Het is de belangrijke oppervlakte van de kaaktand, het tandgedeelte na speciale verwerking, nauwkeurige torsietransmissie en uiterst snelle scheiding.
Verder, wegens de unieke structuur van de tandoppervlakte, neemt no one punt niet (enig plaatsend type) op de omtrek in dienst, kan het uiterst eenvoudig zijn om het plaatsen verbinding en synchrone verrichting te bereiken.





Opzettend voorbeeld

Enige Schijf 11N.M de Elektromagnetische Koppeling van 20W 6000rpm met Tandoppervlakte 0



Model DLD7 - 5 DLD7 - 10 DLD7 - 20 DLD7 - 40 DLD7 - 80 DLD7 - 160 DLD7 - 320
Wrijvingtorsie [N.m] Dynamisch 5 10 20 40 80 160 320
Statisch 5.5 11 22 45 90 175 350
Opwindingsvoltage [V] Gelijkstroom - 24V
Macht (20°C) [w] 15 20 28 35 50 68 85
Max Rotating Speed [t/min] 8000 6000 5000 4000 3000 3000 2000
Gewicht [kg] 0,79 1.2 2.24 3.86 7 13.3 21.2

Radiale Grootte

[mm]

 D1 63 80 100 125 160 200 250
D2 46 60 76 95 120 158 210
D3 34.5 41.7 51.5 61.5 79.5 99.5 124.5
B 68 85.5 107 134.3 170 214 266.5
C 57 68 85 100 127 152.4 152.4
G1 38 47 56 64.5 86.5 100 127
G2 46.5 55 64 72.5 101.5 115 142
V1 3 - 4.1 3 - 4.2 3 - 5.2 3 - 6.2 3 - 8.2 3 - 10.2 3 - 12.2
V2 3 - 6.3 3 - 9.5 3 - 11.5 3 - 13.5 3 - 17.5 3 - 21.5 3 - 26.5
V3 3 - 6.25 3 - 8.3 3 - 10.3 3 - 12.35 3 - 16.35 3 - 20.42 3 - 25
Y1 4.1 8.1
Y2 14 18 22 26

Asgrootte

[mm]

 H 26.1 28.1 32.5 36.3 41.6 47.7 55.2
L1 44.3 44.7 55 61.5 70.7 85 93.5
L2 39.8 43.2 49 54.5 61.5 73.5 81
P 7.7 8.2 9.2 9.8 15.2 16.5 19.5
R 3 4
X 2.5 2.85 3.3 3.5 4.9 5.5
δ 0,2 ± 0,05 0,3 (+0,05/-0,1) 0,5 (0/-0,2)

Droeg Grootte

[mm]

 D 12 15 20 25 30 40 50 60
B 4 5 6 8 12 14 18
t 13.8 17.3 22.8 28.3 33.3 43.3 53.8 64.4
