Productdetails:
|
|
Plaats van herkomst: | Shaanxi, China |
---|---|
Merknaam: | CHAOYUE |
Modelnummer: | DLD7 |
Betalen & Verzenden Algemene voorwaarden:
|
|
Min. bestelaantal: | 1 |
Prijs: | USD 25.00 - 220.00 / pc |
Verpakking Details: | De kartondoos of het houten geval hangen van de grootte van producten af |
Levertijd: | 1 - 3 weken |
Betalingscondities: | T/T |
Levering vermogen: | 500 PCs per Maand |
Gedetailleerde informatie |
|||
Productnaam: | 12 - De KOPPELING van 60 Mm ELECTORMAGNETIC voor Landbouwmachines | Buitendiameter: | 68 - 266,5 mm |
---|---|---|---|
Dikte: | 44.3 - 93,5 mm | Gewicht: | 0.79 - 21,2 kg |
Voltage: | Gelijkstroom - 24V | Macht: | 15 - 85 W |
Markeren: | 30mm droegen Rem van de grootte de Elektromagnetische Koppeling,24V elektromagnetische Koppelingsrem,30mm droegen grootte elektromagnetische koppeling 24v |
Productomschrijving

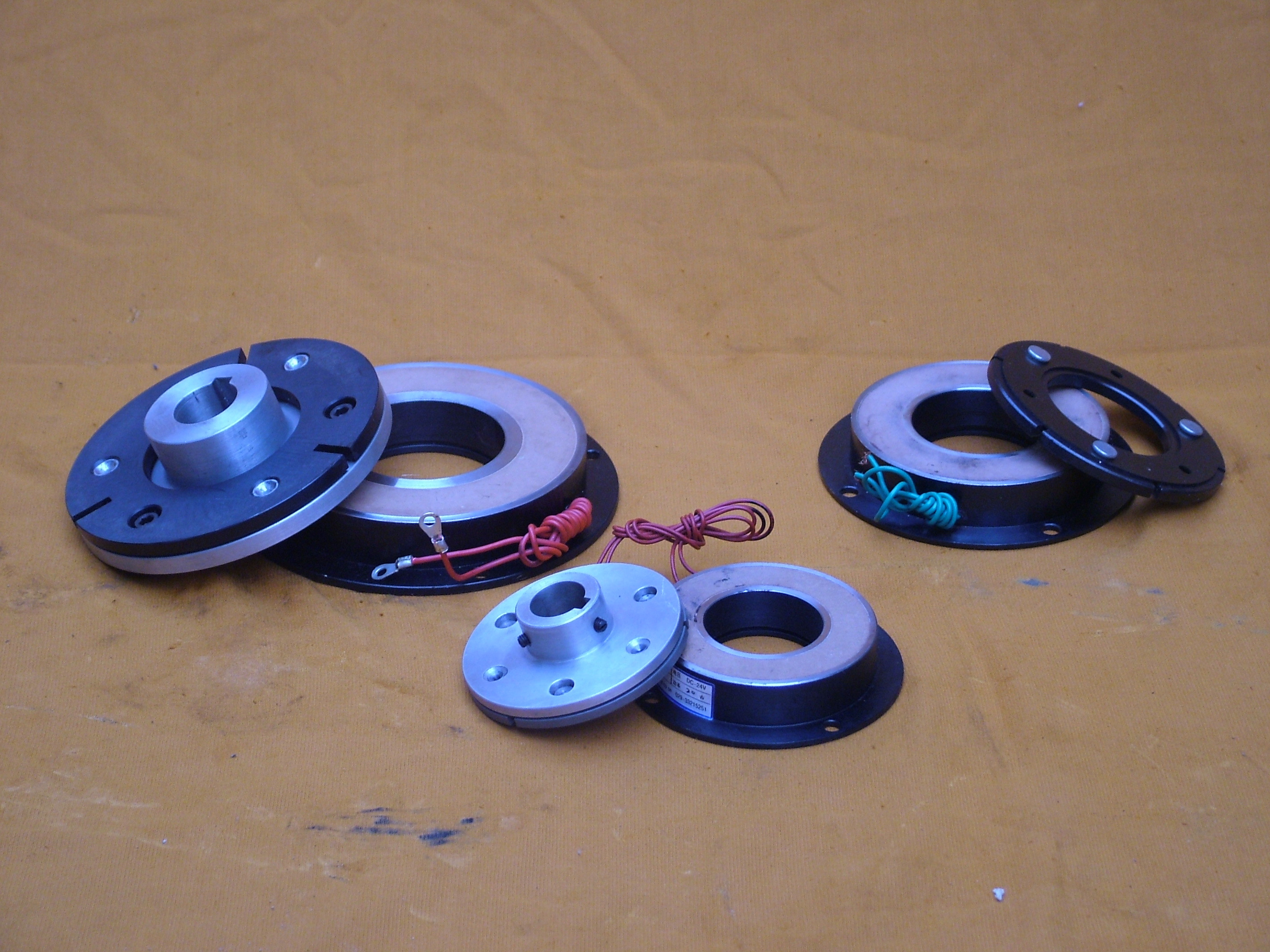

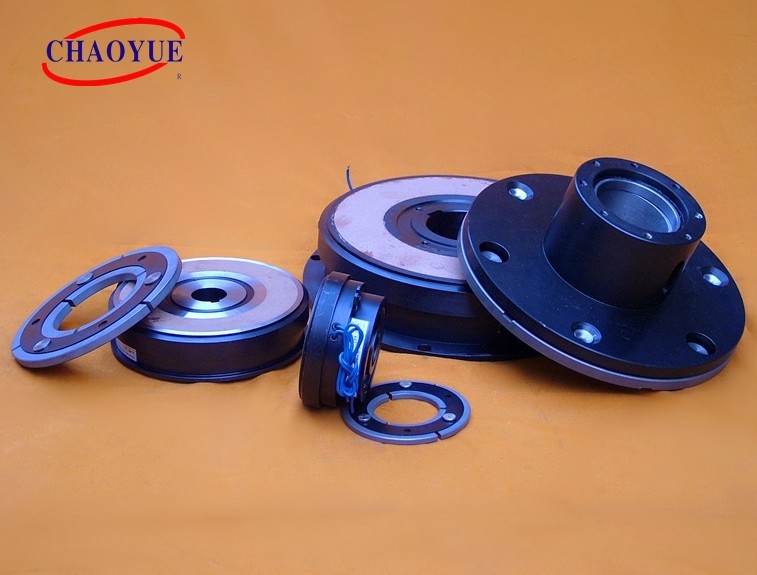

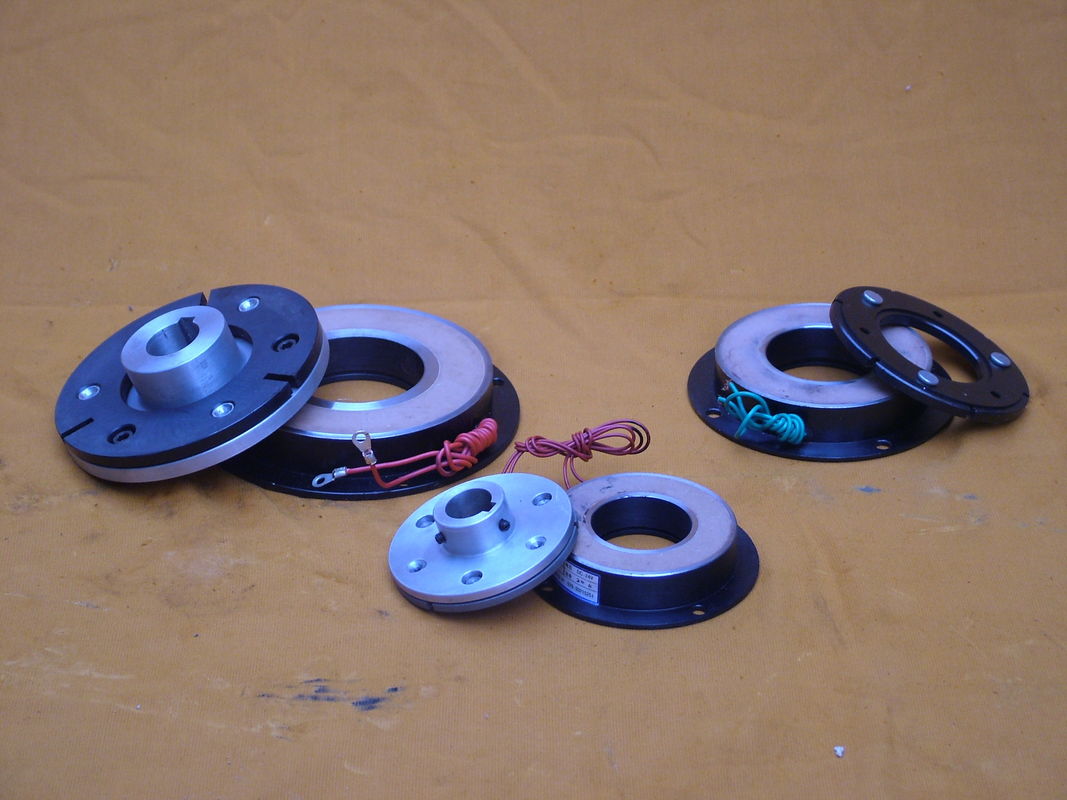

12 - De KOPPELING van 60 Mm ELECTORMAGNETIC voor Landbouwmachines
Elektromagnetische die koppeling, ook als elektromagnetische koppeling wordt bekend. Het is de wrijving tussen de binnen en buiten elektromagnetische inductie en het principe van wrijvingplaat, dat de mechanische rotatiebeweging van het transmissielid van twee, in het geval waar de actieve component niet de omwenteling van het gedreven lid tegenhoudt of met betrekking tot een elektromagnetische mechanische verbindingsapparaten kan worden geïsoleerd, toestellen is een automatische uitvoering. De elektromagnetische koppeling kan worden gebruikt om de aanvang, het omgekeerde, de snelheidsverordening en het remmen van de machine te controleren. Het heeft een eenvoudige structuur, snelle verrichting, controleert de energie is klein, gemakkelijk aan afstandsbediening; het kleine volume, grote torsie kan worden overgebracht; wanneer gebruikt als remmende controle met het remmen snel en regelmatig is de voordelen, het wijd elektromagnetische die koppeling in diverse werktuigmachines en mechanisch transmissiesysteem wordt gebruikt.
Opzettend voorbeeld
Model | DLD7 - 5 | DLD7 - 10 | DLD7 - 20 | DLD7 - 40 | DLD7 - 80 | DLD7 - 160 | DLD7 - 320 | ||||||||
Wrijvingtorsie [N.m] | Dynamisch | 5 | 10 | 20 | 40 | 80 | 160 | 320 | |||||||
Statisch | 5.5 | 11 | 22 | 45 | 90 | 175 | 350 | ||||||||
Opwindingsvoltage [V] | Gelijkstroom - 24V | ||||||||||||||
Macht (20°C) [w] | 15 | 20 | 28 | 35 | 50 | 68 | 85 | ||||||||
Max Rotating Speed [t/min] | 8000 | 6000 | 5000 | 4000 | 3000 | 3000 | 2000 | ||||||||
Gewicht [kg] | 0,79 | 1.2 | 2.24 | 3.86 | 7 | 13.3 | 21.2 | ||||||||
Radiale Grootte [mm] |
D1 | 63 | 80 | 100 | 125 | 160 | 200 | 250 | |||||||
D2 | 46 | 60 | 76 | 95 | 120 | 158 | 210 | ||||||||
D3 | 34.5 | 41.7 | 51.5 | 61.5 | 79.5 | 99.5 | 124.5 | ||||||||
B | 68 | 85.5 | 107 | 134.3 | 170 | 214 | 266.5 | ||||||||
C | 57 | 68 | 85 | 100 | 127 | 152.4 | 152.4 | ||||||||
G1 | 38 | 47 | 56 | 64.5 | 86.5 | 100 | 127 | ||||||||
G2 | 46.5 | 55 | 64 | 72.5 | 101.5 | 115 | 142 | ||||||||
V1 | 3 - 4.1 | 3 - 4.2 | 3 - 5.2 | 3 - 6.2 | 3 - 8.2 | 3 - 10.2 | 3 - 12.2 | ||||||||
V2 | 3 - 6.3 | 3 - 9.5 | 3 - 11.5 | 3 - 13.5 | 3 - 17.5 | 3 - 21.5 | 3 - 26.5 | ||||||||
V3 | 3 - 6.25 | 3 - 8.3 | 3 - 10.3 | 3 - 12.35 | 3 - 16.35 | 3 - 20.42 | 3 - 25 | ||||||||
Y1 | 4.1 | 8.1 | |||||||||||||
Y2 | 14 | 18 | 22 | 26 | |||||||||||
Asgrootte [mm] |
H | 26.1 | 28.1 | 32.5 | 36.3 | 41.6 | 47.7 | 55.2 | |||||||
L1 | 44.3 | 44.7 | 55 | 61.5 | 70.7 | 85 | 93.5 | ||||||||
L2 | 39.8 | 43.2 | 49 | 54.5 | 61.5 | 73.5 | 81 | ||||||||
P | 7.7 | 8.2 | 9.2 | 9.8 | 15.2 | 16.5 | 19.5 | ||||||||
R | 3 | 4 | |||||||||||||
X | 2.5 | 2.85 | 3.3 | 3.5 | 4.9 | 5.5 | |||||||||
δ | 0,2 ± 0,05 | 0,3 (+0,05/-0,1) | 0,5 (0/-0,2) | ||||||||||||
Droeg Grootte [mm] |
D | 12 | 15 | 20 | 25 | 30 | 40 | 50 | 60 | ||||||
B | 4 | 5 | 6 | 8 | 12 | 14 | 18 | ||||||||
t | 13.8 | 17.3 | 22.8 | 28.3 | 33.3 | 43.3 | 53.8 | 64.4 |
