China Één Manier die Koppeling overschrijden fabrikant

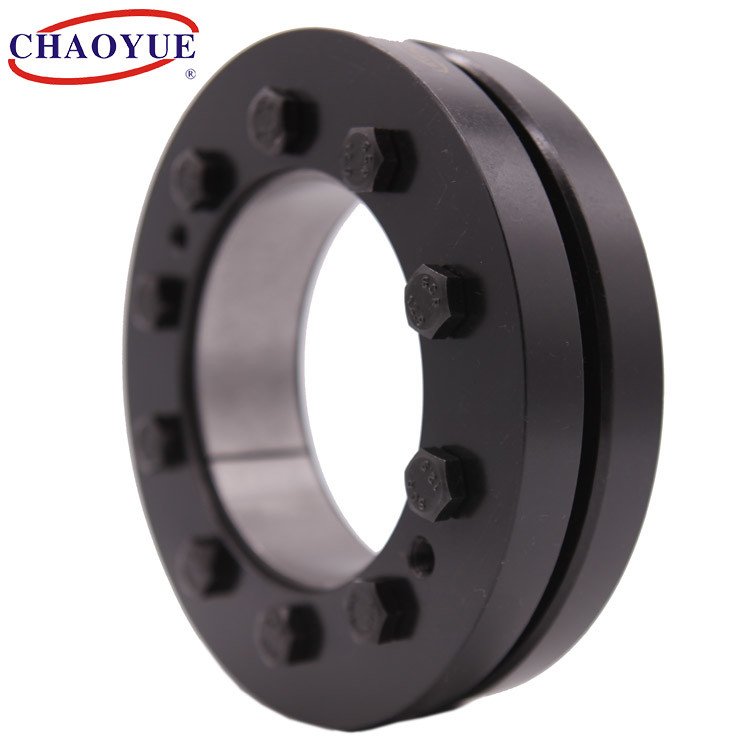

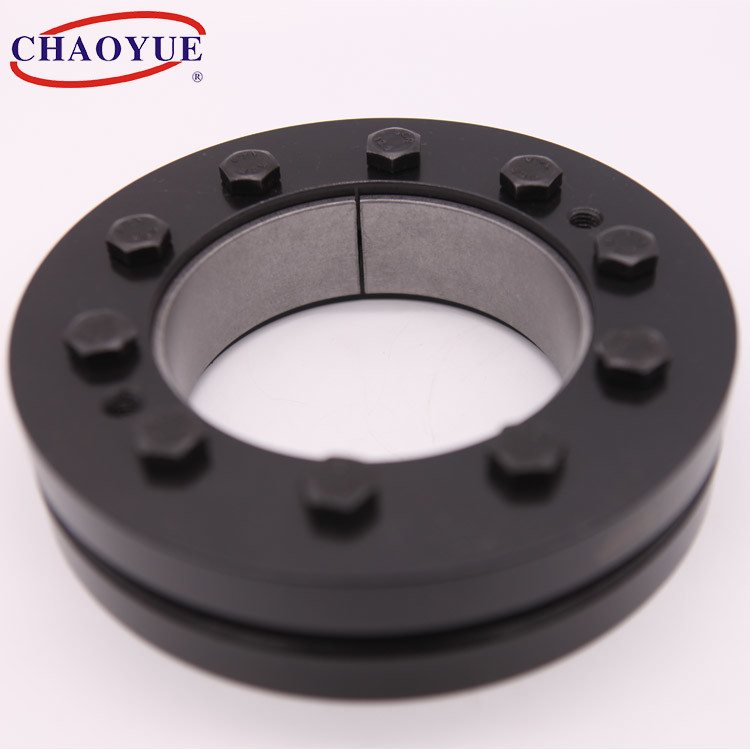

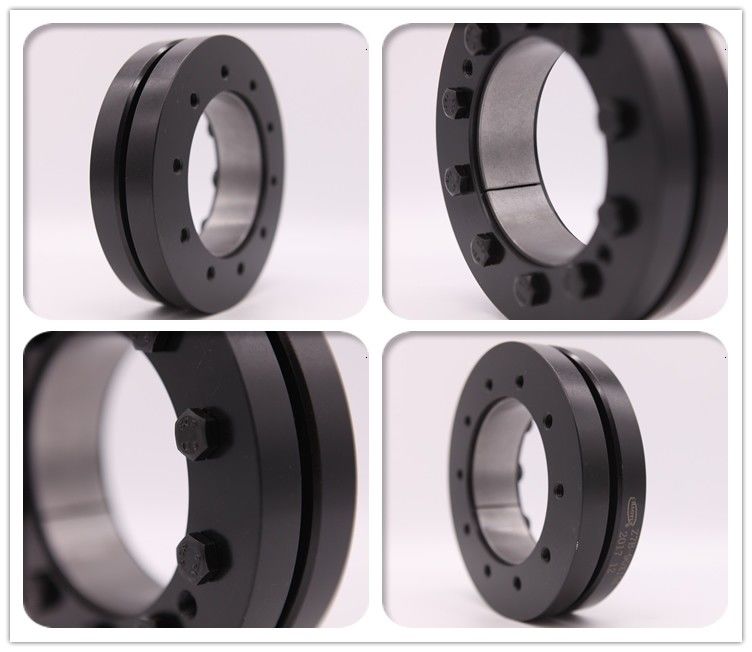

4.75kN.M 90mm droegen Schacht het Vastklemmen Spitse het Slotringen van Elementenkeyless

Productdetails:
Plaats van herkomst: Shaanxi, China
Merknaam: CHAOYUE
Modelnummer: Z7B
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1
Prijs: USD 10.00 - 60.00 / pc
Verpakking Details: De kartondoos of het houten geval hangen van de grootte van producten af
Levertijd: 1 - 3 weken
Betalingscondities: T/T
Levering vermogen: 500 PCs per Maand

Gedetailleerde informatie

Droeg Grootte: 24 - 125 mm Buitendiameter: 50 - 215 mm
Dikte: 18 - 53 mm Gewicht: 0.2 - 8,3 kg
Torsie: 0.17 - 15 kN.m bout: M5 - M10
Hoog licht:

4.75kN.m Schacht het Vastklemmen Elementen

,

90mm droegen Schacht het Vastklemmen Elementen

,

90mm droegen keyless spitse slotringen

Productomschrijving

Z7B het apparaat van het schachtsluiten droeg 24mm tot 80mm machtsslot



Opzettend Voorbeeld

4.75kN.M 90mm droegen Schacht het Vastklemmen Spitse het Slotringen van Elementenkeyless 0

Fundamentele Afmeting [mm] Bout Geschatte Lading De torsie van haalt Bout aan
[N.m]
Gewicht
[kg]
D D dw L H e D1 n Askracht
[kN]
Toruqe
[kN.m]
24 50 19 14 18 2 M5 6 17 0,17 5 0,2
24 50 20 14 18 2 M5 6 21 0,21 5 0,2
24 50 21 14 18 2 M5 6 23 0,25 5 0,2
30 60 24 16 20 2 M5 7 25 0,3 5 0,3
30 60 25 16 20 2 M5 7 27 0,34 5 0,3
30 60 26 16 20 2 M5 7 29 0,38 5 0,3
36 72 28 18 22 2 M6 5 31 0,44 12 0,4
36 72 30 18 22 2 M6 5 38 0,57 12 0,4
36 72 31 18 22 2 M6 5 40 0,63 12 0,4
44 80 34 20 24 2 M6 7 41 0,71 12 0,6
44 80 35 20 24 2 M6 7 44 0,78 12 0,6
44 80 36 20 24 2 M6 7 47 0,86 12 0,6
50 90 38 22 26 2 M6 8 49 0,94 12 0,8
50 90 40 22 26 2 M6 8 58 1.16 12 0,8
50 90 42 22 26 2 M6 8 65 1.38 12 0,8
55 100 40 23 29 3 M6 8 55 1.16 12 1.1
55 100 45 23 29 3 M6 8 67 1.52 12 1.1
55 100 48 23 29 3 M6 8 78 1.88 12 1.1
62 110 48 23 29 3 M6 10 73 1.75 12 1.3
62 110 50 23 29 3 M6 10 80 2 12 1.3
62 110 52 23 29 3 M6 10 86 2.25 12 1.3
68 115 50 23 29 3 M6 10 74 1.85 12 1.4
68 115 55 23 29 3 M6 10 91 2.5 12 1.4
68 115 60 23 29 3 M6 10 105 3.15 12 1.4
75 138 55 25 31 3 M8 7 87 2.4 29 1.2
75 138 60 25 31 3 M8 7 106 3.2 29 1.2
75 138 65 25 31 3 M8 7 121 3.95 29 1.2
80 145 60 25 31 3 M8 7 106 3.2 29 1.9
80 145 65 25 31 3 M8 7 120 3.9 29 1.9
80 145 70 25 31 3 M8 7 131 4.6 29 1.9
90 155 65 30 38 4 M8 10 146 4.75 29 3.3
90 155 70 30 38 4 M8 10 171 6 29 3.3
90 155 75 30 38 4 M8 10 193 7.25 29 3.3
100 170 70 34 43 4.5 M8 12 171 6 29 4.7
100 170 75 34 43 4.5 M8 12 200 7.5 29 4.7
100 170 80 34 43 4.5 M8 12 225 9 29 4.7
110 185 75 39 49 5 M10 9 192 7.29 58 5.9
110 185 80 39 49 5 M10 9 225 9 58 5.9
110 185 85 39 49 5 M10 9 254 10.8 58 5.9
125 215 85 42 53 5.5 M10 12 258 11 58 8.3
125 215 90 42 53 5.5 M10 12 288 13 58 8.3
125 215 95 42 53 5.5 M10 12 315 15 58 8.3
