Thuis ProductenSchacht het Vastklemmen ElementenDe zwarte 1240 van de de Boutclimax van N.M M75 Ring van Keyless voor Schachtslot

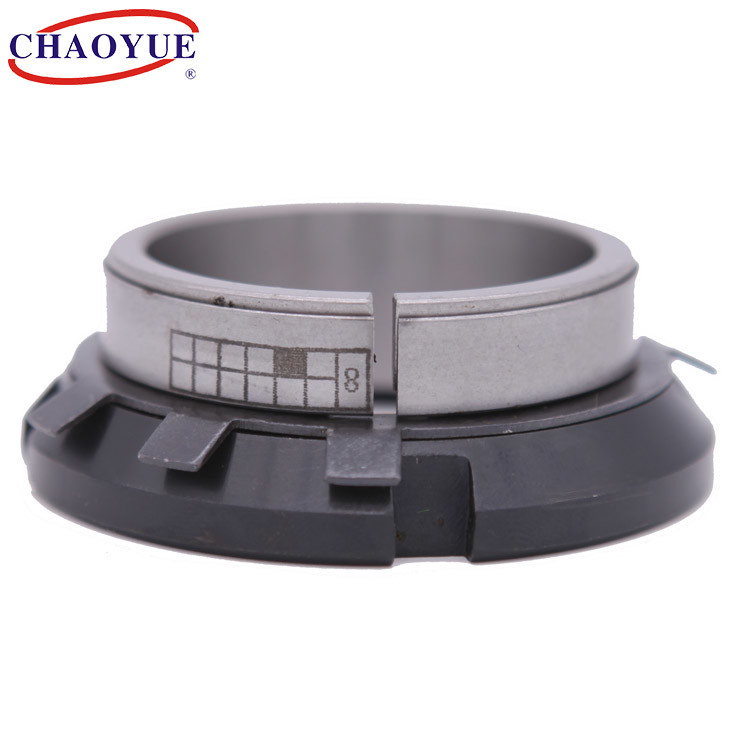

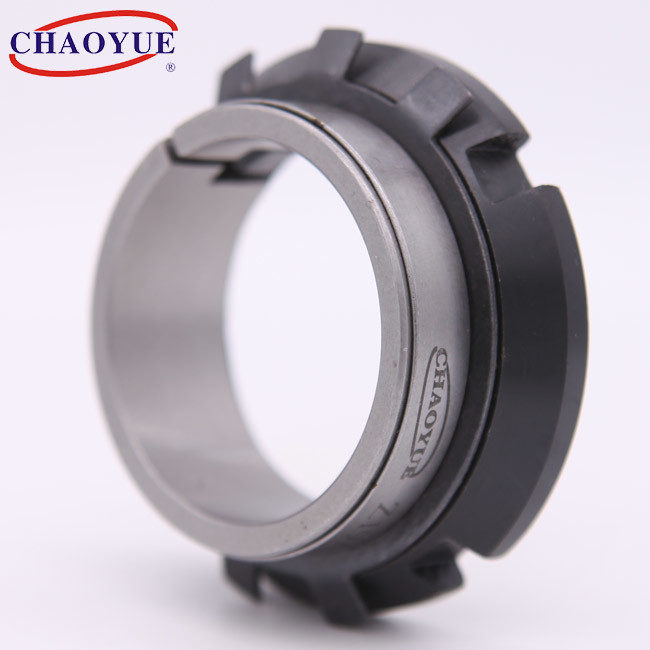

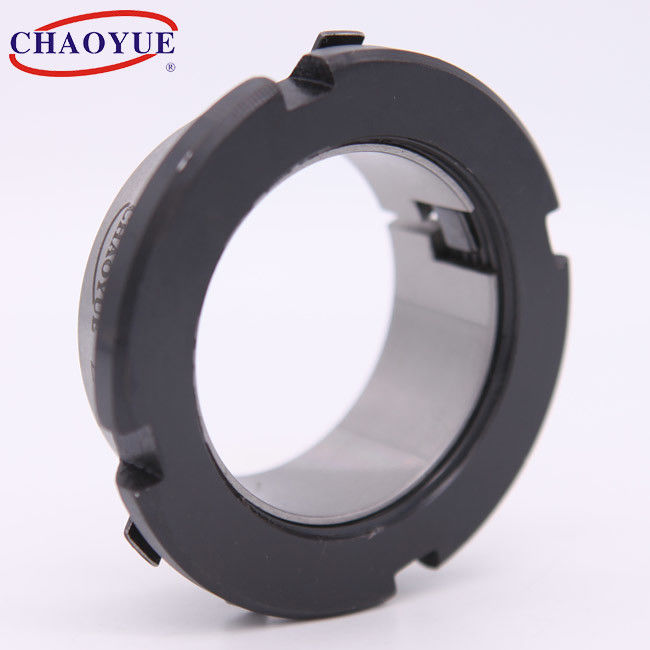

Black 1240 N.M M75 Bolt Climax Keyless Bushing For Shaft Lock
Black 1240 N.M M75 Bolt Climax Keyless Bushing For Shaft Lock Black 1240 N.M M75 Bolt Climax Keyless Bushing For Shaft Lock Black 1240 N.M M75 Bolt Climax Keyless Bushing For Shaft Lock

De zwarte 1240 van de de Boutclimax van N.M M75 Ring van Keyless voor Schachtslot

Productdetails:
Plaats van herkomst: Shaanxi, China
Merknaam: CHAOYUE
Modelnummer: Z19A
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 10 PCs
Prijs: USD 5.00 - 20.00 / pc
Verpakking Details: De kartondoos of het houten geval hangen van de grootte van producten af
Levertijd: 1 - 3 weken
Betalingscondities: T/T
Levering vermogen: 1000 PCs per maand
Contact nu

Gedetailleerde informatie
Binnendiameter: 14 - 70 mm Buitendiameter: 25 - 84 mm
Dikte: 16.5 - 31,5 mm Torsie: 38 - 1240 N.m
bout: M20 - M75 Gewicht: 0.05 - 0,42 kg
Markeren:

1240 N.m-climax keyless ring

,

M75 de keyless ring van de boutclimax

,

1240 N.m-de klem van de askraag

Productomschrijving

De Schacht van Z19A Keyless het Vastklemmen de Ring van het Elementensluiten



De zwarte 1240 van de de Boutclimax van N.M M75 Ring van Keyless voor Schachtslot 0





Opzettend Voorbeeld



De zwarte 1240 van de de Boutclimax van N.M M75 Ring van Keyless voor Schachtslot 1



Fundamentele Afmeting [mm] Bout Geschatte Lading Druk op Schacht
[N/mm2]		 Druk op Hub
[N/mm2]		 De torsie van haalt Bout aan
[N.m]		 Gewicht
[kg]
D D E H B D1 Askracht
[kN]		 Torsie
[N·m]
14 25 32 16.5 6.5 M20 x 1 5.1 38 200 110 95 0,05
15 25 32 16.5 6.5 M20 x 1 5.5 41 185 110 95 0,04
16 25 32 16.5 6.5 M20 x 1 5.45 43 174 110 95 0,04
17 26 32 16.5 6.5 M20 x 1 5.5 47 164 107 95 0,04
18 26 32 16.5 6.5 M20 x 1 5.4 49 155 107 95 0,04
18 30 38 16.5 6.5 M25 x 1,5 6.6 58 185 112 160 0,06
19 30 38 18 6.5 M25 x 1,5 6.6 62 176 112 160 0,06
20 30 38 18 6.5 M25 x 1,5 6.6 66 167 111 160 0,06
22 32 38 18 6.5 M25 x 1,5 6.6 73 152 105 160 0,06
24 35 45 18 6.5 M30 x 1,5 8.75 105 185 127 220 0,08
25 35 45 18 6.5 M30 x 1,5 8.8 110 178 127 220 0,07
28 36 45 18 6.5 M32 x 1,5 8.55 120 159 124 220 0,06
28 40 52 18 6.5 M35 x 1,5 10.6 149 188 141 340 0,09
30 40 52 19.5 7 M35 x 1,5 10.6 160 164 123 340 0,09
32 42 52 19.5 7 M36 x 1,5 10.6 170 154 117 340 0,09
35 45 58 21.5 8 M40 x 1,5 13.1 230 153 120 480 0,11
36 45 58 21.5 8 M40 x 1,5 13.3 240 149 120 480 0,1
38 48 58 21..5 8 M42 x 1,5 13.1 250 141 112 480 0,12
38 50 58 21.5 8 M42 x 1,5 13.1 250 141 112 480 0,14
40 50 65 24.5 10 M45 x 1,5 15.5 310 124 93 680 0,14
40 52 65 24.5 10 M45 x 1,5 15.5 310 120 93 680 0,17
42 55 65 25.5 10 M48 x 1,5 15.2 320 114 87 680 0,2
45 55 72 25.5 10 M50 x 1,5 17.7 400 122 96 870 0,16
45 57 72 25.5 10 M50 x 1,5 17.7 400 122 96 870 0,2
48 60 75 25.5 10 M55 x 2 20.8 500 135 105 970 0,21
50 60 75 25.5 10 M55 x 2 20.8 520 130 105 970 0,18
50 62 75 25.5 10 M55 x 2 20.8 520 130 105 970 0,22
55 65 80 27.5 12 M60 x 2 22 610 103 84 1100 0,21
55 68 80 27.5 12 M60 x 2 22 610 103 84 1100 0,28
56 68 80 27.5 12 M60 x 2 22 620 101 82 1100 0,26
60 70 85 30 12 M65 x 2 26.6 800 113 93 1300 0,24
60 73 85 30.5 12 M65 x 2 26.6 800 113 93 1300 0,33
63 79 92 30.5 14 M70 x 2 31.1 980 107 86 1600 0,43
65 79 92 30.5 14 M70 x 2 31 1010 104 86 1600 0,38
70 84 98 31.5 14 M75 x 2 35.4 1240 110 92 2000 0,42



label:

m6 de uitbreidingsverbinding van de boutkoker

m6 het sluitenapparaten van de boutschacht

lengte 66mm Schacht het Vastklemmen Elementen
