Thuis ProductenSchacht het Vastklemmen ElementenZ10 Dikte 15mm M5-Boutschacht het Vastklemmen de Kraagklem van de Elementenschacht

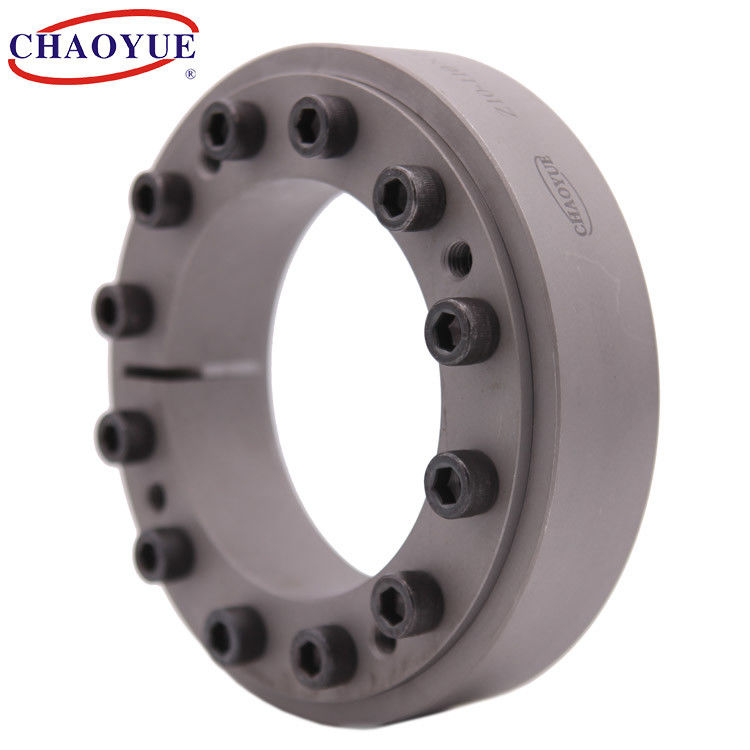

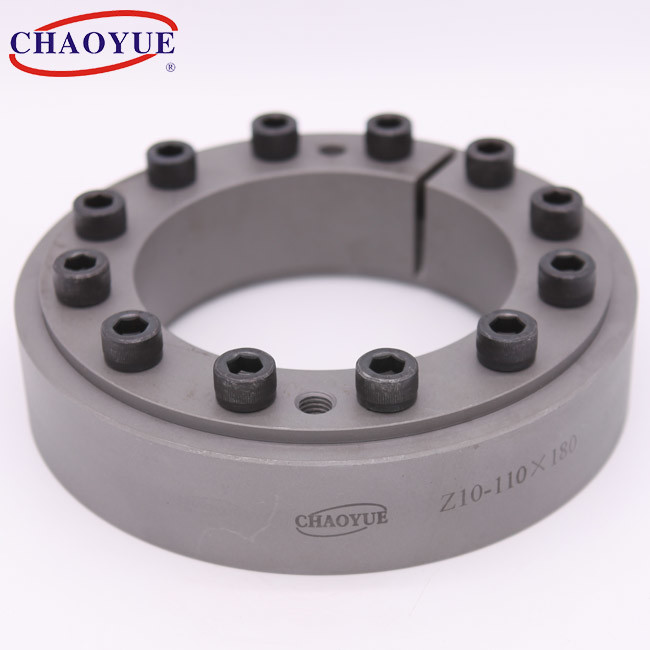

Z10 Thickness 15mm M5 Bolt Shaft Clamping Elements Shaft Collar Clamp
Z10 Thickness 15mm M5 Bolt Shaft Clamping Elements Shaft Collar Clamp Z10 Thickness 15mm M5 Bolt Shaft Clamping Elements Shaft Collar Clamp

Z10 Dikte 15mm M5-Boutschacht het Vastklemmen de Kraagklem van de Elementenschacht

Productdetails:
Plaats van herkomst: Shaanxi, China
Merknaam: CHAOYUE
Modelnummer: Z10
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 10 PCs
Prijs: USD 5.00 - 30.00 / pc
Verpakking Details: De kartondoos of het houten geval hangen van de grootte van producten af
Levertijd: 1 - 3 weken
Betalingscondities: T/T
Levering vermogen: 1000 PCs per maand
Contact nu

Gedetailleerde informatie
Binnendiameter: 12 - 90 mm Buitendiameter: 32 - 155 mm
Dikte: 11 - 38 mm Torsie: 0.038 - 7.2 kN.m
bout: M5 - M8 Gewicht: 0.06 - 3,3 kg
Markeren:

Dikte 15mm Schacht het Vastklemmen Elementen

,

m5 boutschacht het Vastklemmen Elementen

,

Dikte 15mm de klem van de schachtkraag

Productomschrijving

Z10 droeg Grootte 12mm tot 90mm de Standaardkeyless Assemblage van het Schachtsluiten



Z10 Dikte 15mm M5-Boutschacht het Vastklemmen de Kraagklem van de Elementenschacht 0





Opzettend Voorbeeld



Z10 Dikte 15mm M5-Boutschacht het Vastklemmen de Kraagklem van de Elementenschacht 1





Fundamentele Afmeting [mm] Bout Geschatte Lading De torsie van haalt Bout aan
[N.m]		 Gewicht
[kg]
D D dw L H e D1 Askracht
[kN]		 Toruqe
[kN.m]
12 32 10 9 11 1 M5 8 0,038 5 0,06
14 37 12 9 11 1 M5 9 0,052 5 0,08
16 41 14 12 15 1.5 M5 13 0,09 5 0,12
18 44 15 12 15 1.5 M5 10 0,08 5 0,12
18 44 16 12 15 1.5 M5 14 0,112 5 0,12
20 47 17 12 15 1.5 M5 16 0,14 5 0,15
20 47 18 12 15 1.5 M5 20 0,184 5 0,15
24 50 19 14 18 2 M5 17 0,16 5 0,2
24 50 20 14 18 2 M5 20 0,2 5 0,2
24 50 22 14 18 2 M5 25 0,28 5 0,3
30 60 24 16 20 2 M5 23 0,28 5 0,3
30 60 25 16 20 2 M5 25 0,32 5 0,3
30 60 26 16 20 2 M5 27 0,36 5 0,3
36 72 28 18 22 2 M6 37 0,55 12 0,4
36 72 30 18 22 2 M6 43 0,68 12 0,4
36 72 31 18 22 2 M6 46 0,74 12 0,4
44 80 34 20 24 2 M6 41 0,7 12 0,6
44 80 35 20 24 2 M6 44 0,77 12 0,6
44 80 36 20 24 2 M6 47 0,85 12 0,6
50 90 38 22 26 2.5 M6 55 1.1 12 0,8
50 90 40 22 26 2.5 M6 64 1.32 12 0,8
50 90 42 22 26 2.5 M6 72 1.54 12 0,8
55 100 42 23 29 3 M6 54 1.13 12 1.1
55 100 45 23 29 3 M6 66 1.5 12 1.1
55 100 48 23 29 3 M6 77 1.85 12 1.1
62 110 48 23 29 3 M6 69 1.6 12 1.3
62 110 50 23 29 3 M6 77 1.92 12 1.3
62 110 52 23 29 3 M6 84 2.17 12 1.3
68 115 50 23 29 3 M6 73 1.8 12 1.4
68 115 55 23 29 3 M6 90 2.44 12 1.4
68 115 60 23 29 3 M6 103 3.1 12 1.4
75 138 55 25 31 4 M8 97 2.7 29 1.7
75 138 60 25 31 4 M8 117 3.52 29 1.7
75 138 65 25 31 4 M8 133 4.3 29 1.7
80 145 60 25 31 4 M8 108 3.25 29 1.9
80 145 65 25 31 4 M8 121 3.97 29 1.9
80 145 70 25 31 4 M8 133 4.7 29 1.9
90 155 65 30 38 4 M8 145 4.7 29 3.3
90 155 70 30 38 4 M8 170 5.98 29 3.3
90 155 75 30 38 4 M8 190 7.2 29 3.3

label:

m6 de uitbreidingsverbinding van de boutkoker

m6 het sluitenapparaten van de boutschacht

lengte 66mm Schacht het Vastklemmen Elementen
