Thuis ProductenDe Assemblage van het Keylesssluiten150mm droeg Grootte 37mm de Schachtkoppeling van Lengtekeyless voor Schachtverbinding

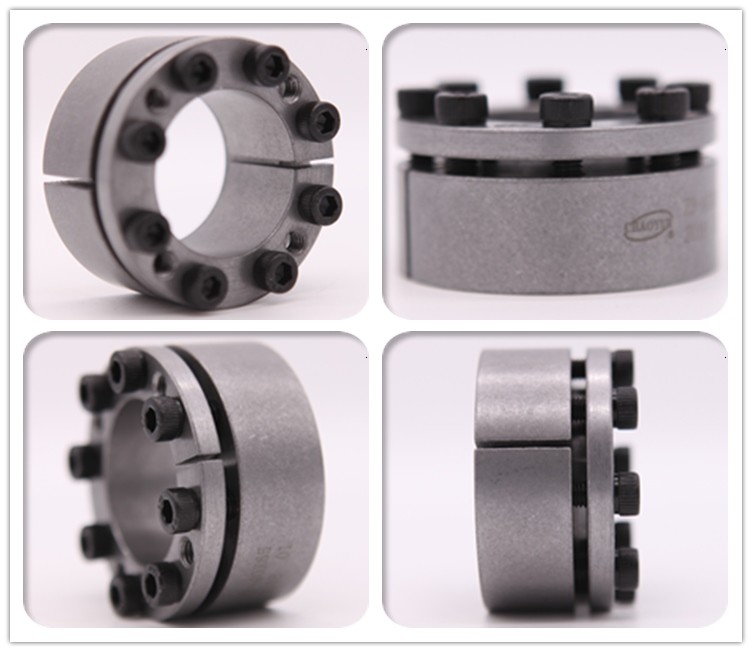

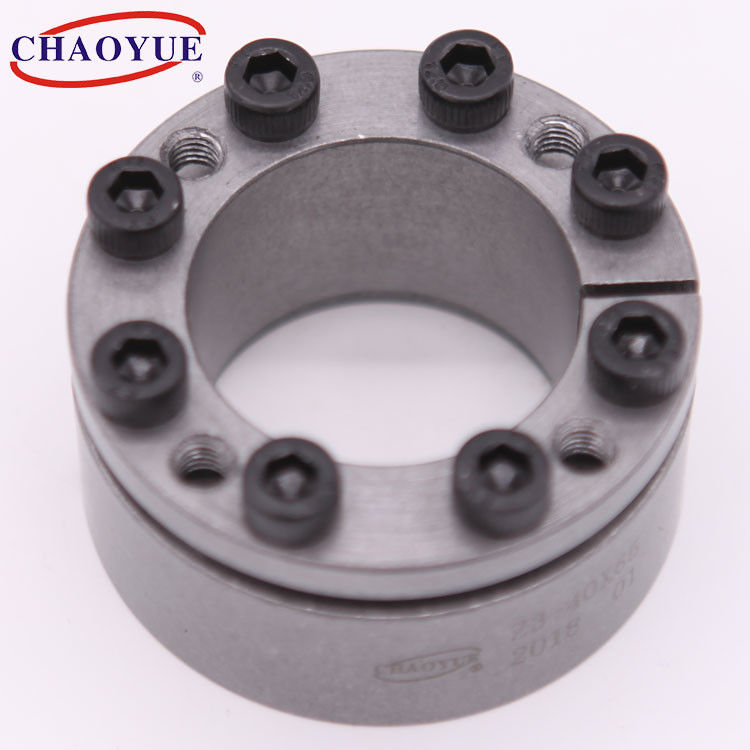

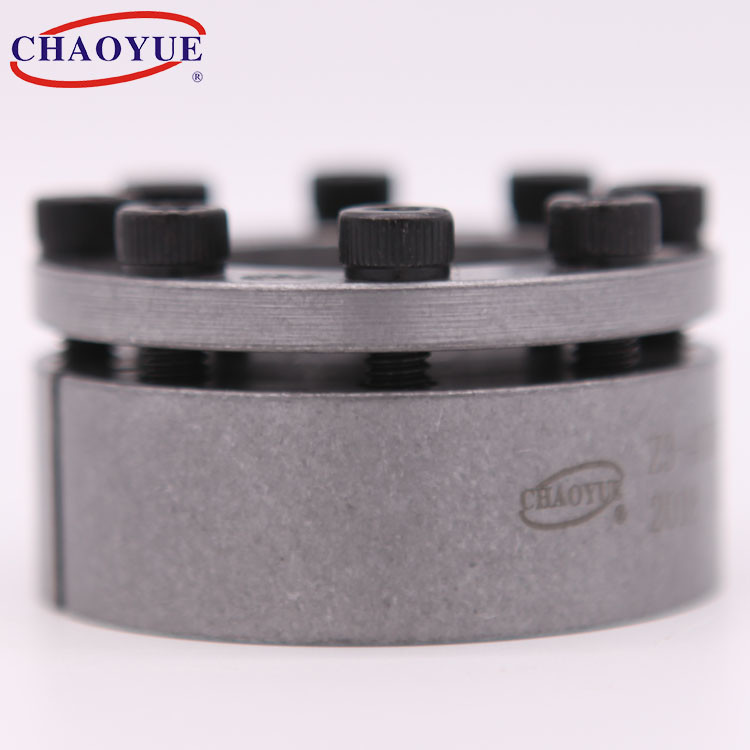

150mm Bore Size 37mm Length Keyless Shaft Coupling For Shaft Connection
150mm Bore Size 37mm Length Keyless Shaft Coupling For Shaft Connection 150mm Bore Size 37mm Length Keyless Shaft Coupling For Shaft Connection 150mm Bore Size 37mm Length Keyless Shaft Coupling For Shaft Connection

150mm droeg Grootte 37mm de Schachtkoppeling van Lengtekeyless voor Schachtverbinding

Productdetails:
Plaats van herkomst: Shaanxi, China
Merknaam: CHAOYUE
Modelnummer: Z3
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1 PC
Prijs: USD 1.00 - 50.00 / pc
Verpakking Details: De kartondoos of het houten geval hangen van de grootte van producten af
Levertijd: 1 - 3 weken
Betalingscondities: T/T
Levering vermogen: 1000 PCs per maand
Contact nu

Gedetailleerde informatie
Droeg Grootte: 20 - 150 mm Buitendiameter: 47 - 200 mm
Dikte: 31 - 65 mm Gewicht: 0.29 - 6,7 kg
Toruqe: 0.3 - 28.5 kN.m Toepassing: De industriemachines, schachtverbinding
Markeren:

150mm droeg koppeling van de grootte de keyless schacht

,

37mm koppeling van de lengte de keyless schacht

,

150mm droeg grootte verminderd schachtslot

Productomschrijving

Opzettend Voorbeeld

150mm droeg Grootte 37mm de Schachtkoppeling van Lengtekeyless voor Schachtverbinding 0

Fundamentele Afmeting [mm] Bout Geschatte Lading Druk op Schacht
[N/mm2]		 Druk op Hub
[N/mm2]		 De torsie van haalt Bout aan
[N.m]		 Gewicht
[kg]
D D L L1 L2 D1 n Askracht
[kN]		 Toruqe
[kN.m]
20 47 37 31 22 M6 4 30 0,3 287 90 17 0,29
22 47 37 31 22 M6 4 30 0,33 260 90 17 0,27
25 50 37 31 22 M6 5 35 0,44 287 106 17 0,3
28 55 37 31 22 M6 5 35 0,49 256 96 17 0,36
30 55 37 31 22 M6 5 35 0,53 239 96 17 0,34
35 60 37 31 22 M6 6 45 0,81 246 106 17 0,38
40 65 37 31 22 M6 6 45 0,94 215 98 17 0,41
45 75 46 38 25 M8 6 80 1.86 283 134 41 0,7
50 80 46 38 25 M8 6 80 2.07 255 128 41 0,76
55 85 46 38 25 M8 7 90 2.54 270 138 41 0,82
60 90 46 38 25 M8 7 90 2.77 247 130 41 0,88
65 95 46 38 25 M8 8 105 3.58 261 141 41 0,94
70 110 60 50 33 M10 7 140 5.1 244 128 83 2.1
75 115 60 50 33 M10 7 140 5.46 228 119 83 2.2
80 120 60 50 33 M10 7 140 5.85 214 112 83 2.3
85 125 60 50 33 M10 8 175 7.45 230 129 83 2.4
90 130 60 50 33 M10 8 175 7.9 217 124 83 2.6
95 135 60 50 33 M10 10 205 9.9 257 149 83 2.7
100 145 68 58 41 M10 10 220 11 192 114 83 3.7
105 150 68 58 41 M10 10 220 11.55 210 114 83 3.9
110 155 68 58 41 M10 10 220 12.1 175 107 83 4
120 165 68 58 41 M10 12 260 15.7 192 120 83 4.3
125 170 68 58 41 M12 10 320 17.5 189 120 145 4.8
130 180 68 58 41 M12 10 320 20.7 188 120 145 5.9
140 190 68 58 41 M12 10 320 22.5 175 114 145 6.3
150 200 77 65 45 M12 12 380 28.5 196 130 145 6.7
