Thuis ProductenSprag die Koppeling overschrijden3840N.M 140mm Dikte Sprag die Koppelings Hoge Torsie overschrijden

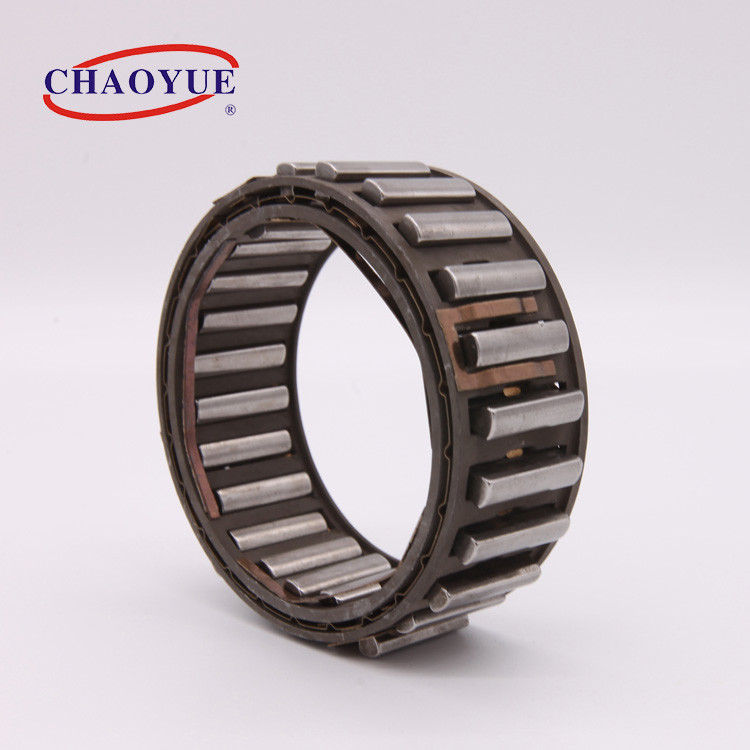

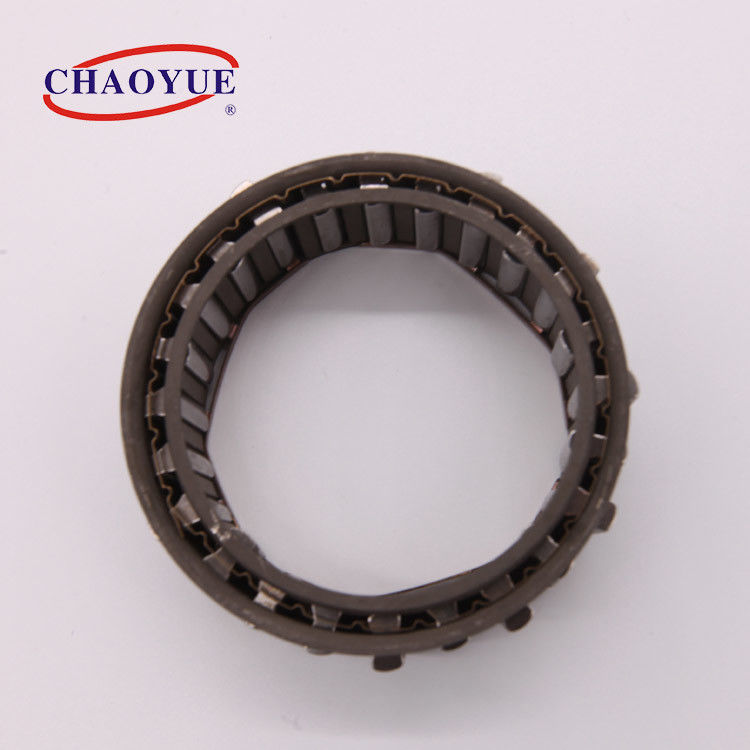

3840N.M 140mm Thickness Sprag Overrunning Clutch High Torque
3840N.M 140mm Thickness Sprag Overrunning Clutch High Torque 3840N.M 140mm Thickness Sprag Overrunning Clutch High Torque

3840N.M 140mm Dikte Sprag die Koppelings Hoge Torsie overschrijden

Productdetails:
Plaats van herkomst: Shaanxi, China
Merknaam: CHAOYUE
Modelnummer: CK-X
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 50 PCs
Prijs: USD 15.00 - 260.00 / pc
Verpakking Details: De kartondoos of het houten geval hangen van de grootte van producten af
Levertijd: 1 - 3 weken
Betalingscondities: T/T
Levering vermogen: 5000 PCs per maand
Contact nu

Gedetailleerde informatie
Binnendiameter: 22.22 - 123,34 mm Buitendiameter: 38.88 - 140,00 mm
Torsie: 50 - 3840 N.m Dikte: 10 - 25,4 mm
Gewicht: 0.030 - 0,400 kg
Markeren:

3840 N.m Sprag die Koppeling overschrijden

,

140mm dikte Sprag die Koppeling overschrijden

,

Het systeem van de de manierkoppeling van 3840 N.m één

Productomschrijving

CK-X Sprag Één Manier freewheelt Sprag Overschrijdend Koppelingslager



Type CK-X is een sprag maakt omhoog van wig, binnen en buiten pal, de golflente en bevochtigingscomponent. Ben met ander type van koppeling vergelijkbaar, is de torsiecapaciteit hoger voor een minimum ruimtevereiste, uitstekend in kwaliteit en resonable in prijs.



Het moet in een ontwerp worden geïnstalleerd die races, lagersteun voor het as en radiale ladingen, smering en verzegelen verstrekken. De binnen en buitenrassen moeten allebei een minimumvlakte met ‚e‘ hebben. Alternatief, kunnen de races worden gemaakt voor het geval dat de schachten van gehard staal, of huisvesting, aan de hieronder specificatie. De Suffacehardheid van het gebeëindigde deel zou HRC 60 tot 62, voor een diepte van 1,2 mm-minimum moeten zijn. Kernhardheid om HRC35 te zijn aan 45. Oppervlakteruwheid om 0,8 μm niet te overschrijden. Maximumversmalling tussen rassen: 0,007 mm voor 25 mm-breedte.



Deze uitgebreide reeks gebruikt in machinessysteem van verpakking, transportband die, het ontvangen, druk, document, golfmachine, voedsel etc. maken.





Opzettend Voorbeeld



3840N.M 140mm Dikte Sprag die Koppelings Hoge Torsie overschrijden 0

3840N.M 140mm Dikte Sprag die Koppelings Hoge Torsie overschrijden 1



Type Nominale Torsie [N.m] Het overschrijden Beperkend Snelheid [r/min] Afmeting in Coutour [mm] Gewicht
Binnenras Buitenras D
+0,008
-0,005		 D
+0,013
-0		 e D1 D1
CK-X2238 x 10,0 50 4300 2150 22.22 38.88 10.0 50 17 0,030
CK-X2744 x 13,5 95 3450 1700 27.76 44.42 13.5 58 21 0,055
CK-X3047 x 13,5 99 3150 1550 30.34 47.00 13.5 62 23 0,060
CK-X3148 x 13,5 127 3000 1500 31.75 48.41 13.5 63 24 0,060
CK-X3854 x 16,0 220 2500 1250 38.09 54.75 16.0 71 29 0,085
CK-X4157 x 13,5 179 2300 1150 41.27 57.93 13.5 75 32 0,090
CK-X4461 x 16,0 290 2150 1050 44.45 61.11 16.0 79 34 0,095
CK-X4966 x 13,5 245 1900 950 49.72 66.38 13.5 86 38 0,100
CK-X5471 x 13,5 336 1750 850 54.76 71.42 13.5 92 42 0,110
CK-X5471 x 16,0 420 1750 850 54.76 71.42 16.0 92 42 0,130
CK-X5471 x 21,0 615 1750 850 54.76 71.42 21.0 92 42 0,180
CK-X5471 x 25,4 792 1750 850 54.76 71.42 25.4 92 42 0,200
CK-X5774 x 16,0 483 1650 800 57.76 74.42 16.0 98 44 0,110
CK-X6380 x 21,0 645 1500 750 63.34 80.00 21.0 104 50 0,175
CK-X7288 x 13,5 540 1300 650 72.22 88.88 13.5 115 56 0,140
CK-X7288 x 16,0 1023 1300 650 72.22 88.88 16.0 115 56 0,185
CK-X7288 x 21,0 1023 1300 650 72.22 88.88 21.0 115 56 0,210
CK-X7996 x 25,4 1630 1200 600 79.70 96.36 25.4 124 61 0,280
CK-X83100 x 25,4 1645 1150 550 83.34 100.00 25.4 132 65 0,270
CK-X87103 x 16,0 1000 1100 500 57.30 103.96 16.0 134 67 0,165
CK-X103119 x 16,0 1290 900 450 103.23 119.89 16.0 155 80 0,205
CK-X123140 x 25,4 3840 750 400 123.34 140.00 25.4 184 96 0,400
