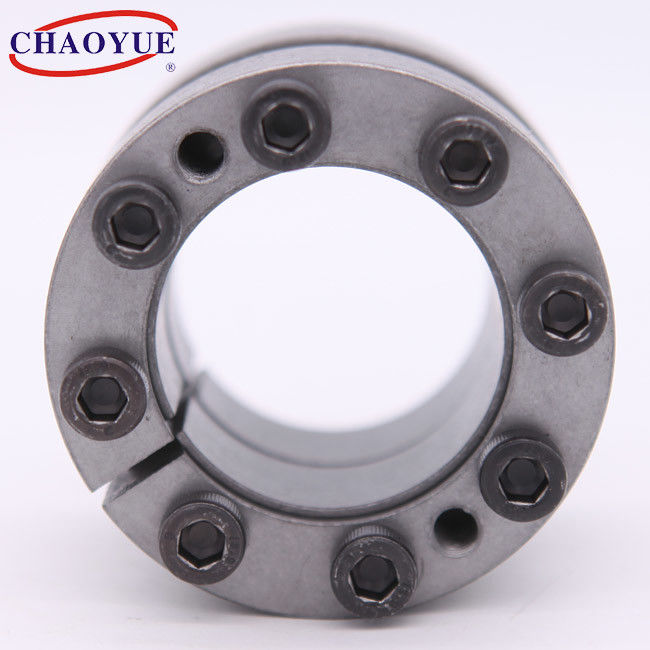

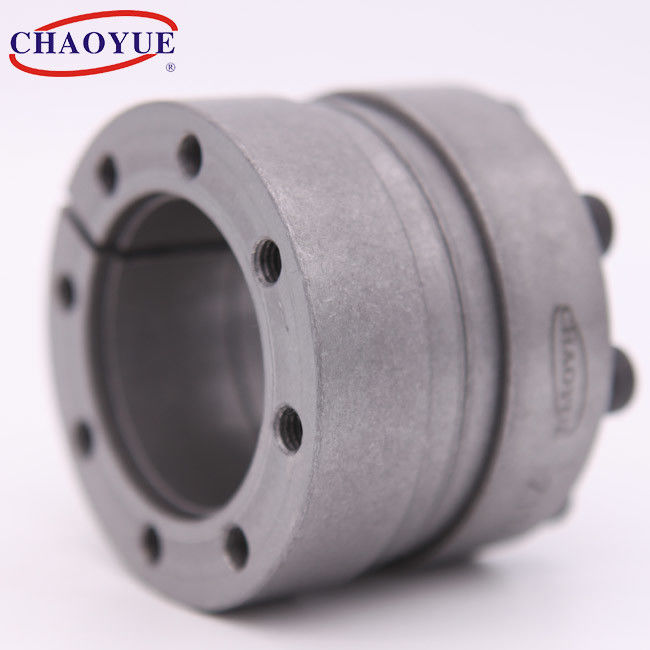

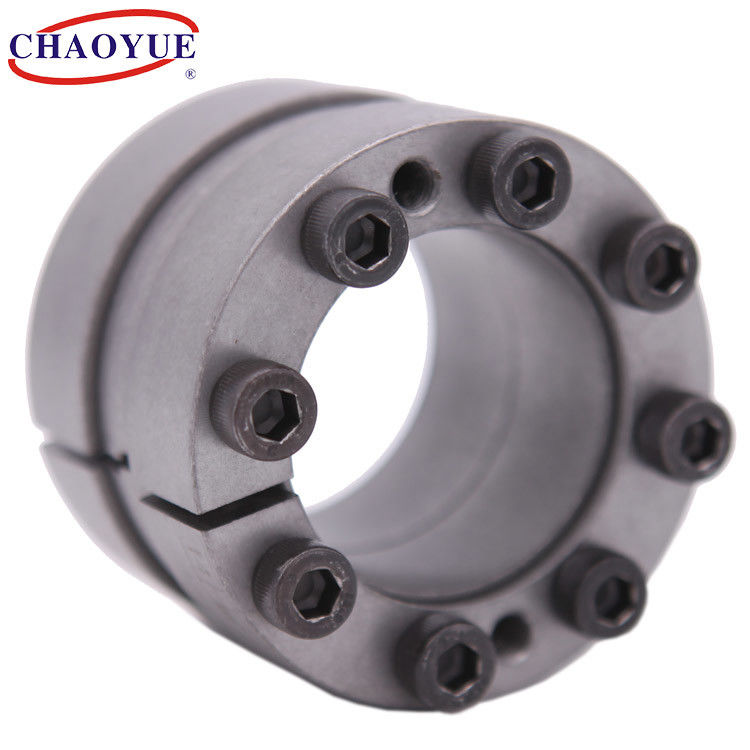

M10 Boutschacht het Vastklemmen Elementen

Productdetails:
Plaats van herkomst:	Shaanxi, China
Merknaam:	CHAOYUE
Modelnummer:	Z17B
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal:	5 PC
Prijs:	USD 60.00 - 2250.00 / pc
Verpakking Details:	De kartondoos of het houten geval hangen van de grootte van producten af
Levertijd:	1 - 3 weken
Betalingscondities:	T/T
Levering vermogen:	500 PCs per Maand

Contact nu

Gedetailleerde informatie
Binnendiameter:	100 - 600 mm	Buitendiameter:	145 - 710 mm
Dikte:	76 - 226 mm	Toruqe:	10.3 - 880 kN.m
bout:	M10 - M20	Gewicht:	4.5 - 179,5 kg
Markeren:	M10 boutschacht het Vastklemmen Elementen , 180mm OD Schacht het Vastklemmen Elementen , M10 het type van boutkoker uitbreidingsverbinding

Productomschrijving

Z17B de Machtsslot van de zware Ladingsschacht het Vastklemmen Elementen

M10 Boutschacht het Vastklemmen Elementen 0

Opzettend Voorbeeld

M10 Boutschacht het Vastklemmen Elementen 1

Fundamentele Afmeting [mm]						Bout		Geschatte Lading		Druk op Schacht [N/mm²]	Druk op Hub [N/mm²]	De torsie van haalt Bout aan [N.m]	Gewicht [kg]
D	D	L	L₁	L₂	L₃	D₁	n	Torsie [kN·m]	Askracht [kN]	Druk op Schacht [N/mm²]	Druk op Hub [N/mm²]	De torsie van haalt Bout aan [N.m]	Gewicht [kg]
100	145	86	76	28	66	M10	8	10.3	206	83	67	83	4.5
110	155	86	76	28	66	M10	9	12.7	232	85	71	83	4.9
120	165	86	76	28	66	M10	10	15.5	258	86	74	83	5.3
130	180	96	86	33	76	M10	12	20.1	310	83	69	83	7.3
140	190	96	86	33	76	M10	12	21.6	310	77	65	83	7.8
150	200	96	86	33	76	M10	14	27	361	84	73	83	8.2
160	210	96	86	33	76	M10	15	31	387	84	74	83	8.7
170	225	110	98	38	86	M12	12	38.3	451	82	70	145	11.6
180	235	110	98	38	86	M12	14	47.3	526	90	78	145	12.2
190	250	126	114	46	102	M12	16	57	601	82	69	145	16.7
200	260	126	114	46	102	M12	18	67.6	676	88	75	145	17.4
220	285	136	122	50	110	M14	16	90.7	825	90	77	230	22.3
240	305	136	122	50	110	M14	16	99	825	83	72	230	24.1
260	325	136	122	50	110	M14	18	120.6	928	86	76	230	25.8
280	355	162	146	60	130	M16	18	180.5	1289	94	80	355	38.2
300	375	162	146	60	130	M16	20	215	1433	97	84	355	40.6
320	405	188	170	72	154	M18	20	276	1724	93	78	485	58.6
340	425	188	170	72	154	M18	20	293	1724	87	75	485	61.8
360	455	216	198	84	178	M18	24	372	2069	86	72	485	85
380	475	216	198	84	178	M18	24	393	2069	81	69	485	89.2
400	495	216	198	84	178	M18	24	414	2069	77	66	485	93.4
420	515	216	198	84	178	M18	28	507	2413	86	74	485	97.5
440	545	246	226	96	202	M20	24	517	2348	70	59	690	128.9
460	565	246	226	96	202	M20	24	540	2348	67	57	690	134.1
480	585	246	226	96	202	M20	24	564	2348	64	55	690	139.3
500	605	246	226	96	202	M20	28	685	2740	72	63	690	144.5
520	630	246	226	96	202	M20	28	712	2740	69	60	690	157.6
540	650	246	226	96	202	M20	28	740	2740	67	58	690	163.1
560	670	246	226	96	202	M20	30	822	2935	69	60	690	168.6
580	670	246	226	96	202	M20	30	851	2935	66	59	690	174
600	710	246	226	96	202	M20	30	880	2935	64	57	690	179.5
