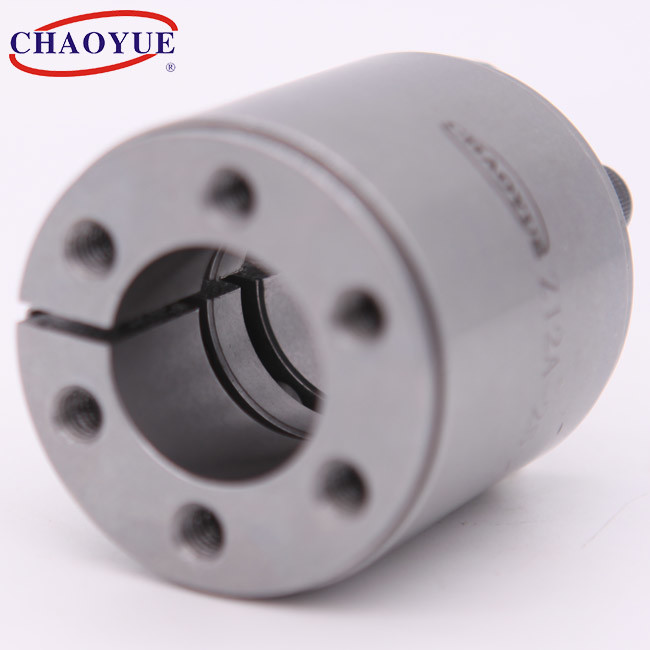

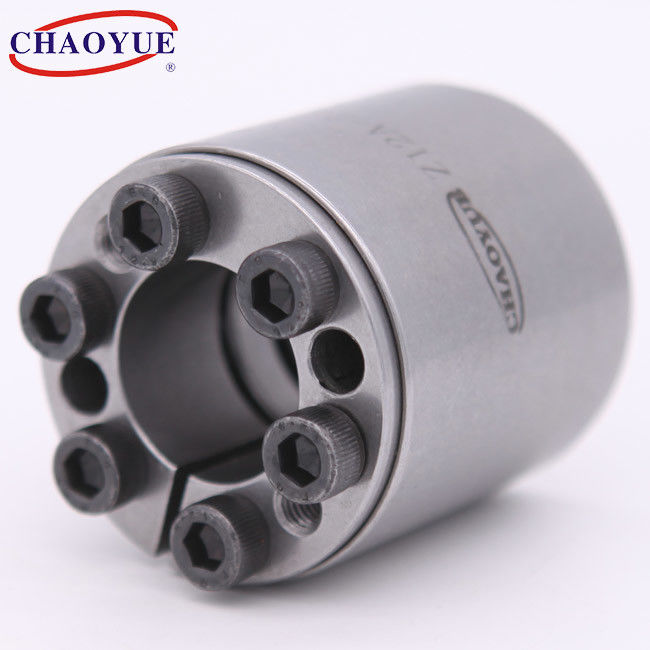

124mm Thickness Keyless Locking Assembly

124mm het Sluitenassemblage van Diktekeyless

Productdetails:
Plaats van herkomst:	Shaanxi, China
Merknaam:	CHAOYUE
Modelnummer:	Z12C
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal:	1 PC
Prijs:	USD 30.00 - 1500.00 / pc
Verpakking Details:	De kartondoos of het houten geval hangen van de grootte van producten af
Levertijd:	1 - 3 weken
Betalingscondities:	T/T
Levering vermogen:	500 PCs per Maand

Contact nu

Gedetailleerde informatie
Binnendiameter:	70 - 600 mm	Buitendiameter:	110 - 695 mm
Dikte:	60 - 155 mm	Torsie:	4.25 - 731.6 kN.m
bout:	M10 - M22	Gewicht:	2,3 - 108 kg
Markeren:	124mm het Sluitenassemblage van diktekeyless , 220mm het Sluitenassemblage van identiteitskaart Keyless , 124mm het sluitenapparaten van de dikte keyless schacht

Productomschrijving

Z12C het Apparaat van de het Sluitenassemblage van Keyless van de torsietransmissie

124mm het Sluitenassemblage van Diktekeyless 0

Opzettend Voorbeeld

Fundamentele Afmeting [mm]					Bout		Geschatte Lading		Druk op Schacht [N/mm²]	Druk op Hub [N/mm²]	De torsie van haalt Bout aan [N.m]	Gewicht [kg]
D	D	L	L₁	L₂	D₁	n	Askracht [kN]	Torsie [kN·m]	Druk op Schacht [N/mm²]	Druk op Hub [N/mm²]	De torsie van haalt Bout aan [N.m]	Gewicht [kg]
70	110	70	60	50	M10	8	121	4.25	115	64	49	2.3
80	120	70	60	50	M10	10	152	6.1	125	73	49	2.5
90	130	70	60	50	M10	11	167	7.5	122	74	49	2.7
100	145	82	70	60	M12	10	177	8.81	97	60	69	4.1
110	155	82	70	60	M12	10	177	9.74	89	56	69	4.4
120	165	82	70	60	M12	11	193	11.6	89	58	69	4.8
130	180	91	79	65	M12	14	247	16.06	93	61	69	6.3
140	190	91	79	65	M12	15	264	18.5	93	62	69	6.6
150	200	91	79	65	M12	15	264	19.86	87	59	69	7.8
160	210	91	79	65	M12	16	290	23.27	87	60	69	9.4
170	225	106	92	78	M14	15	363	30.87	92	63	108	10.7
180	235	106	92	78	M14	15	363	32.75	87	60	108	11.3
190	250	116	102	88	M14	16	387	36.8	78	50	108	14.6
200	260	116	102	88	M14	18	484	48.45	92	59	108	15.3
220	285	124	108	96	M16	15	505	55.57	83	54	168	20.2
240	305	124	108	96	M16	20	673	80.75	100	67	168	21.8
260	325	124	108	96	M16	21	705	91.67	97	66	168	23.4
280	355	130	110	96	M20	15	877	122.8	114	75	369	30
300	375	130	110	96	M20	15	887	133	106	72	369	31.2
320	405	156	136	124	M20	20	1181	189	102	67	369	48
340	425	156	136	124	M20	20	1181	200.8	96	64	369	51
360	455	177	155	140	M22	20	1455	262	98	62	495	69
380	475	177	155	140	M22	20	1455	277.7	93	60	495	73
400	495	177	155	140	M22	22	1595	319	97	65	495	76
420	515	177	155	140	M22	24	1751	367.8	100	68	495	80
440	535	177	155	140	M22	24	1952	429.5	98	73	550	81
460	555	177	155	140	M22	24	1952	448.4	94	70	550	85
480	575	177	155	140	M22	25	2040	489.7	94	70	550	88
500	595	177	155	140	M22	25	2040	508	90	68	550	91
520	615	177	155	140	M22	28	2273	591	97	73	550	95
540	635	177	155	140	M22	28	2273	614	93	71	550	98
560	655	177	155	140	M22	30	2437	682.6	96	74	550	101
580	675	177	155	140	M22	30	2437	707.4	93	72	550	104
600	695	177	155	140	M22	30	2437	731.6	90	70	550	108
